霍尼韦尔V4 V8BFW16电动蝶阀安装使用说明及注意事项

2021-05-10

霍尼韦尔电动蝶阀V4 V8BFW16安装使用说明及注意事项
由于常有现场工程师咨询电动阀门执行器调试,霍尼韦尔电动蝶阀安装注意问题,HONEYWELL电动蝶阀使用问题,为方便现场人调试人员,特总结出霍尼韦尔电动蝶阀V4 V8BFW16安装使用说明及注意事项,供大家参考使用.
霍尼韦尔电动蝶阀V4 V8BFW16安装使用方法：
1. 确定阀门的位置放正：
a. 对齐管路,并确保全开阀门时,阀体与法兰面无实际的表面接触：
Align the piping, make sure valve disc does not contact the flange surfaces（Figure 1）.
b. 将阀置于法兰间并且居中；
Place the valve between the flanges and center the valve.
c. 螺栓穿入盘，用手预紧螺；
Install all of the flange bolts.
2. 按对角顺序依次锁紧螺栓：
依照顺序依次锁紧螺栓
bolts according tto the sequence in （Figure 2）
3. 全开全关阀门,确保安装无误.
Fully close and open the valve according to Figure 3, make sure the valve is proper installed.
注意：
- 为使用蝶阀安装密封性更好,霍尼韦尔蝶阀安装请配用蝶阀专用法兰,确保密封圈密封处尽可能贴合.
- 安装后第一次使用或者长时间未使用(无水充满)的管道壁会附有较多的铁锈,导致阀门增加扭力扭矩增大,所以用前将阀门完全打开,将管道完全冲刷后再正常使用.
- 使用前请确保管道中的介质是中性液体,无腐蚀性溶液.
- 由于霍尼韦尔电动蝶阀执行器,出厂初始位置都是在关闭位置,蝶阀装好后应处于全关位置.判断的标准是阀杆上的横线与管道垂直.反正如需要阀板处理全开时,阀杆上的横线与管道平行即可.
- 执行器安装完成后注意检查密封性,如不好的可以在执行器与执行头本体接触处理加一点黄油在,确保密封没有问题,或者接上执行头上的电加热管,以防执行头里边结露.
以下是关于HONEYWELL电动蝶阀相关介绍：
霍尼韦尔开关量模拟量电动蝶阀V8BFW16(DN50-600)应用：
V8BFW16系列蝶阀及其NOM..-E电动执行器可以应用于商业楼宇、公共建筑及城市管网的水系统或通风系统中,可以实现调节量或开关量控制.执行器调节型产品可接受多种控制信号,如4~20mA, 1~5V或2~10V(可现场跳线设定).

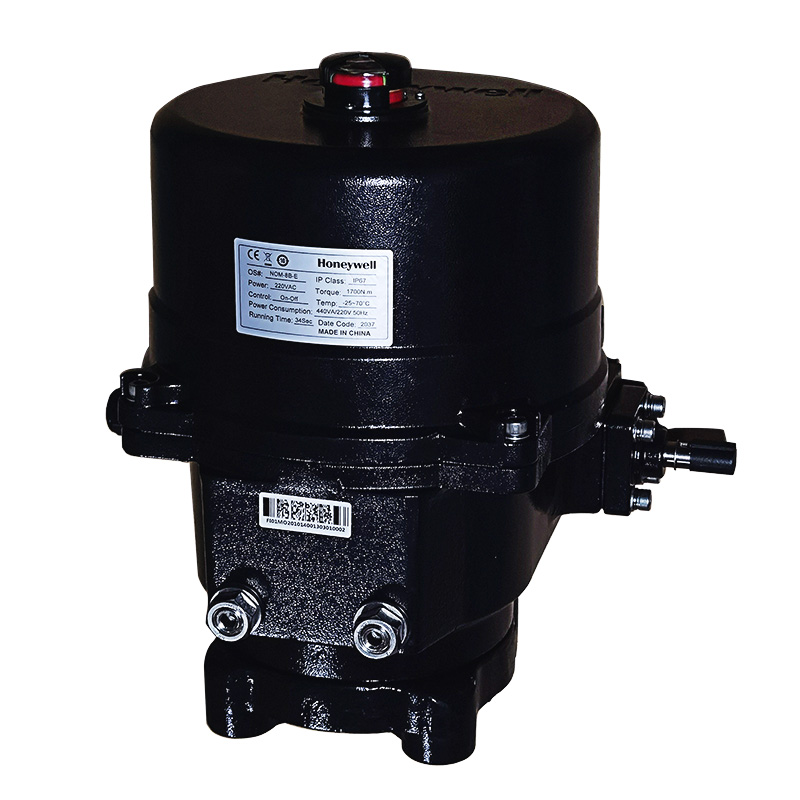

V8BFW16蝶阀及电动阀门执行器NOM-PX-E
产品数据
霍尼韦尔电动蝶阀体V8BFW16特点：
口径 DN50-DN600
无靠背阀座：密封可靠,扭力小,使用寿命长久
开关控制或模拟量控制
可以手动操作
位置自锁,3D位置指示
加热器预防冷凝
IP67防护等级
技术参数
霍尼韦尔量电动蝶阀V阀体
口径： DN50-DN600
公称压力：PN16
介质： 冷/热水
介质温度：-10 -- 120
蝶阀阀体材质：GGG40(DN50-150为GG25)
阀板 ：尼龙涂层GGG40
阀杆： SS410(DN50-300, DN450/DN500)    SS410 class 3(DN350/DN400/DN600)
阀座：EPDM
管道连接：  ISO7005-2
密封压力： <=DN400      1.76mPa,  DN450-600, 1.1mPa
电动阀门执行器型号：NOM..-E
电源:220Vac,+/-10%, 50/60 Hz
运行时间:见执行器信息表
行程: 90°± 5°
控制(调节型): 4~20mA, DC 1~5V 或 2~10V
反馈 (调节型): 4~20mA 或 DC2~10V
防护等级:IP67
加热器 :见执行器信息表
过载保护: 内置过热保护,135 ± 5停机,95 ± 15恢复
霍尼韦尔开关量,模拟量电动蝶阀V8BFW16(DN50-600)蝶阀特点：

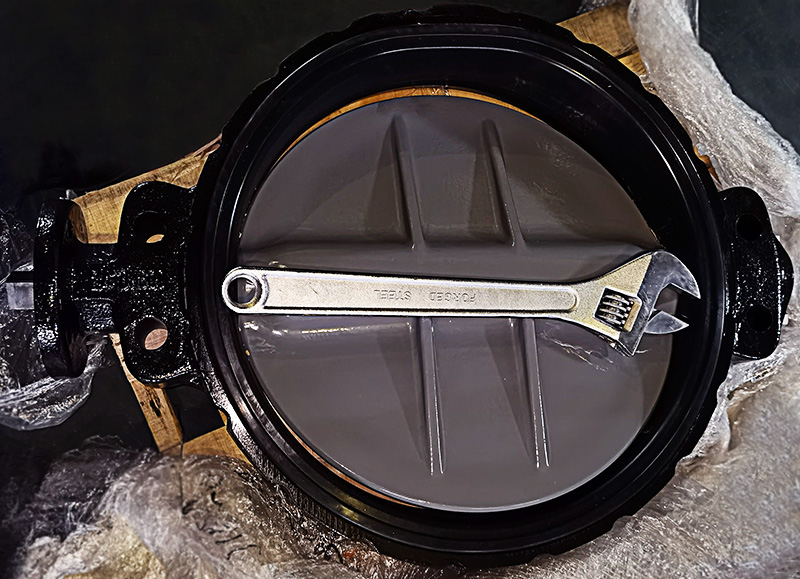

DN50以上阀板有加强筋,增加蝶板强度；
球墨铸铁蝶板为尼龙涂层,耐腐蚀,耐高温,外形美观,有效降低阀板与阀座间的摩擦；
第三面法兰设计符合国际标准ISO 5211衔接介面要求,方便操作器搭配及高低温延长管使用；
阀轴使用无销式连接方式,避免销孔泄漏可能;下轴端八角设计,使蝶板与阀轴紧密咬合,有效减少因加工公差而导致的阀门无法完全关闭,确保阀门密封；
无靠背式阀座,避免阀体与阀座的泄漏点;嵌套式阀座设计,方便组装,并有效避免因安装不当而引起的扭力增加；
阀座侧面突出于阀体,安装时不需法兰垫片；
阀轴与阀体之间,上轴端增加自润式轴承,避免一般蝶阀出现的阀轴与阀体“咬死”现象的发生;并有效降低蝶阀扭力；
阀体结构简单,体积小,安装空间小,扭力小,为节能型产品.
霍尼韦尔模拟量电动蝶阀阀体及电动阀门执行器型号,注意比例型执行是带有P系列：
V8BFW16-050+NOM-P1A-E/CN7220A2007
V8BFW16-065+NOM-P1A-E/CN7220A2007
V8BFW16-080+NOM-P1A-E/CN7234A2008
V8BFW16-100+ NOM-P2A-E（50Nm）
V8BFW16-125+NOM-P3A-E（80Nm）
V8BFW16-150+NOM-P4A-E（200Nm
V8BFW16-200+NOM-P4B-E（200Nm
V8BFW16-250+NOM-P5A-E（400Nm）
V8BFW16-300+NOM-P5B-E（400Nm）
V8BFW16-350+NOM-P6A-E（800Nm）
V8BFW16-400+NOM-P7A-E（1000Nm）
V8BFW16-450+NOM-P8A-E（1700Nm）
V8BFW16-500+NOM-P8A-E（1700Nm）
V8BFW16-600+NOM-P8B-E（1700Nm）
V8BFW16-800+NOM-10A-E  5000Nm 开关型量电动蝶阀执行器
霍尼韦尔开关量电动蝶阀阀体及电动阀门执行器扭力型号对应如下：
V8BFW16-050+NOM-1A-E/CN4620A1001
V8BFW16-065+NOM-1A-E/CN4620A1001
V8BFW16-080+NOM-1A-E/CN4634A1001
V8BFW16-100+ NOM-2A-E（50Nm）
V8BFW16-125+NOM-3A-E（80Nm）
V8BFW16-150+NOM-4A-E（200Nm）
V8BFW16-200+NOM-4B-E（200Nm）
V8BFW16-250+NOM-5A-E（400Nm）
V8BFW16-300+NOM-5B-E（400Nm）
V8BFW16-350+NOM-6A-E（800Nm）
V8BFW16-400+NOM-7A-E（1000Nm）
V8BFW16-450+NOM-8A-E （1700Nm）
V8BFW16-500+NOM-8A-E（1700Nm）

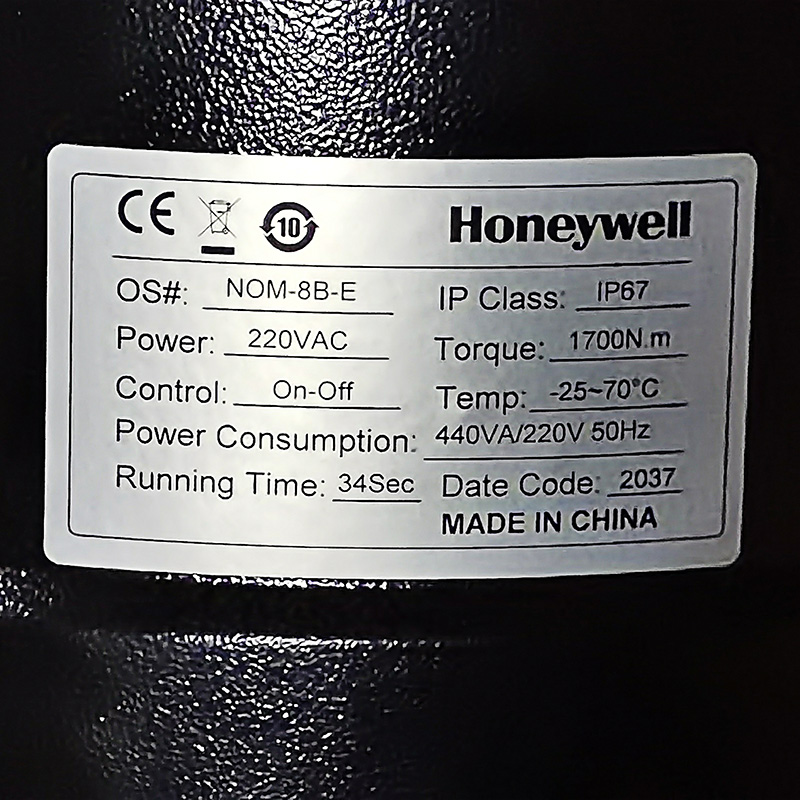

V8BFW16-600+NOM-8B-E （1700Nm）
V8BFW16-700+NOM-P9A-E   3500Nm模拟量电动蝶阀执行器
V8BFW16-800+NOM-P10A-E , 5000Nm模拟量电动蝶阀执行器

霍尼韦尔开关量模拟量电动蝶阀V8BFW16及NOM-PX-E电动阀门执行器产品安装使用方法,由于扭力可选范围大,可以用非常规使用的大扭力风门上使用,比例霍尼韦尔风门执行器极大的扭力34nm,但对特别大的风门或特殊风门,就可选用霍尼韦尔蝶阀及电动阀门执行器NOM作风门执行器使用.

霍尼韦尔蝶阀配套用电动阀门执行器 NOM-P10A-E(蝶阀电动阀门比例执行器),NOM-10A-E(蝶阀电动阀门开关型执行器)提供5000Nm的扭力,足以满足大多数蝶阀的对高关断力要求,如有相关需求,请咨询上海创仪相关专业技术人员.

关于电动阀门执行器调试,霍尼韦尔电动蝶阀安装注意问题,HONEYWELL电动蝶阀使用问题等相关问题,也可随时咨询上海创仪公司.
