电动液压阀门执行器SKB62

西门子电动液压阀门执行器SKB62 SKC62,有手动调节和位置指示功能,直接安装在阀门上,不需要调节.

咨询热线:021-34170098

立即咨询

产品介绍
SKB62 SKC62 西门子电动液压阀门执行器
电动液压阀门执行器 行程 20mm或40mm
SKB62  SKC62 SKB60 SKC60
- SK...62...: 工作电压 AC 24V,控制信号 DC 0–10V,4–20mA或 0–1000欧,具有弹簧复位功能.
- SK...60: 参考 SK...62,无弹簧复位功能
- SK...62U: 参考 SK...62,通过 UL 认证
- SK...62UA: 参考 SK...62U 参考,功能加强(动作方向选择、行程限位控制、可调起始点和工作范围的顺序控制和附加防冻保护监控信号 QAF21…及 QAF61…)
- 驱动力达2800N
- 可选的流量特性:等百分比或线性
- 阀位反馈
- 行程调校
- LED状况显示
- 优先控制功能
- 有手动调节和位置指示功能
- 直接安装在阀门上,不需要调节.
- 可通过附加辅助开关、阀杆加热器和机械行程逆变器来增强功能性(仅 SKB... 适用)
- SK...62U 和 SK...62UA 通过 UL 认证
用于西门子二通阀和三通阀 VVF... 和 VXF... 系列阀门,驱动行程为20mm或40mm,应用于暖通空调系统中作为控制阀或安全截止阀.
型号 工作电压 控制信号 弹簧复位 运行时间 加强功能
功能 时间 开启 关闭
SKB62 SKC62
SKB60  SKC60
控制信号:
AC 24 V DC 0–10 V, 4–20 mA 或 0–1000
运行时间: 120 秒
弹簧复位时间:15 秒
执行器适用于下面西门子二通和三通阀门的运行,行程 20mm或40mm:
二通阀 VVF… (控制阀或安全截止阀):
VVF21... (法兰) 25–100 mm 6 bar 4310
VVF31... (法兰) 25–150 mm 10 bar 4320
VVF40... (法兰) 15–150 mm 16 bar 4330
VVF42.100-125C
VVF42.100-160C
VVF42.100KC
VVF42.125-200C
VVF42.125-250C
VVF42.125KC
VVF42.150-315C
VVF42.150-400C
VVF42.150KC
VVF42.25-10C
VVF42.25-6.3C
VVF42.32-16C
VVF42.40-16C
VVF42.40-25C
VVF42.50-31.5C
VVF42.50-40C
VVF42.65-50C
VVF42.65-63C
VVF42.65KC
VVF42.80-80C
VVF42.80-100C
VVF42.80KC
VVF47.100
VVF47.125
VVF47.150
VVF47.50
VVF47.65
VVF47.80
VVF41... (法兰) 50–150 mm 16 bar 4340
VVF45... (法兰) 50–150 mm 16 bar 4345
VVF52... (法兰) 15–40 mm 25 bar 4373
VVF53.100-150K
VVF53.100-160
VVF53.125-220K
VVF53.125-250
VVF53.15-0.16
VVF53.15-0.2
VVF53.15-0.25
VVF53.15-0.32
VVF53.15-0.4
VVF53.15-0.5
VVF53.15-0.63
VVF53.15-0.8
VVF53.15-1
VVF53.15-1.25
VVF53.15-1.6
VVF53.15-2
VVF53.15-2.5
VVF53.15-3.2
VVF53.15-4
VVF53.150-315K
VVF53.150-400
VVF53.200-450K
VVF53.20-6.3
VVF53.25-10
VVF53.25-5
VVF53.25-6.3
VVF53.25-8
VVF53.250-630K
VVF53.32-16
VVF53.40-12.5
VVF53.40-16
VVF53.40-20
VVF53.40-25
VVF53.50-31.5
VVF53.50-40
VVF53.50-40K
VVF53.65-63
VVF53.65-63K
VVF53.80-100
VVF53.80-100K
VVF61... (法兰) 15–150 mm 40 bar 4382
三通阀 VXF ... (用于合流和分流的控制阀):
VXF21... (法兰) 25–100 mm 6 bar 4410
VXF31... (法兰) 25–150 mm 10 bar 4420
VXF40... (法兰) 15–150 mm 16 bar 4430
VXF41... (法兰) 15–150 mm 16 bar 4440
VXF53.100-160
VXF53.125-250
VXF53.150-400
VXF53.15-1.6
VXF53.15-2.5
VXF53.15-4
VXF53.20-6.3
VXF53.25-10
VXF53.25-6.3
VXF53.32-16
VXF53.40-16
VXF53.40-25
VXF53.50-40
VXF53.65-63
VXF53.80-100
VXF61... (法兰) 15 和 25 mm 40 bar 4482
VXF61.14
VXF61.24
VXF61.25
VXF61.39
VXF61.40
VXF61.49
VXF61.50
VXF61.65
VXF61.80
VXF61.90
VXF61.91
VXF61.92
只要阀门符合“断电关闭”的故障安全型机械设计并且可提供必要的机械耦合,即可驱动行程为 6 至 20 mm (SKB...) 和 12 至 40 mm (SKC...) 的第三方阀门.
注意:
所显示的 Z 模式假设出厂设置为“正向动作”.
为了确定阀门 0% 和 1OO% 的行程位置,第一次阀门和执行器匹配时要进行调校.为此,执行器必须与西门子阀门(见本文档“设备组合”部分)机械连接,电源供电为AC
24V.调校过程可根据需要经常重复.
开始调校之前,为了记录实际数值,请确保手动调节器设置在“自动”.
执行器打印板上有一个插槽.为了开始调校过程,插槽的接触器必须短接(例如:通过螺丝刀).
自动调校过程如下:
1. 执行器转到“0 行程”位置 (1),阀门关闭,绿灯 LED 闪烁.
2. 然后执行器转到“100 行程”位置 (2),阀门开启,绿灯 LED 闪烁.
3. 储存测量值。调校过程结束,绿灯 LED 即处于燃亮状态(正常运行).
4. 执行器移动到控制信号 Y 或 Z (3) 确定的位置。
5. 通过此过程,输出点 U 将失效,即:当绿灯 LED 停止闪烁且保持燃亮状态时,阀门只代表实际位置.
拨码开关 控制信号选择   流量特性选择
开 DC 4–20 mA             线性
关 DC 0–10 V                 等
出厂设置:所有开关在关位
G0 工作电压 AC 24 V 中线 (SN)
G 工作电压 AC 24 V 火线 (SP)
Y 控制信号 DC 0–10 (30) V 或 DC 4–20 mA
M 测量中线 (= G0)
U 位置显示 DC 0–10 V 或 DC 4–20 mA
Z 优先输入

产品展示

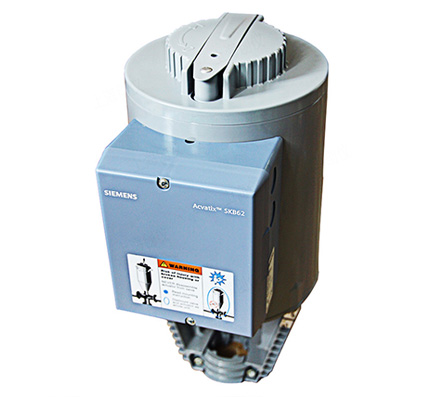

图为SKB62西门子电动液压阀门执行器

图为SKC62西门子电动液压阀门执行器
