对夹式二通型动态流量平衡阀
霍尼韦尔 “ConF V5” 系列对夹式动态流量平衡阀是暖通空调水系统用于流量控制的一种新型平衡阀产品,当系统压力在工作压差范围内波动时它能动态地平衡这种压力变化而保持所在管道的流量恒定.
咨询热线：021-34170098
产品介绍
二通型动态流量平衡阀V5系列对夹式ConF V5CF065MS036
应 用
霍尼韦尔 “ConF V5” 系列对夹式动态流量平衡阀是暖通空调水系统用于流量控制的一种新型平衡阀产品,当系统压力在工作压差范围内波动时它能动态地平衡这种压力变化而保持所在管道的流量恒定; “ConF V5” 系列对夹式动态流量平衡阀不仅能应用于暖通空调系统的流量控制,也可应用于其它的有相同功能要求的工作场合. “ConF V5” 系列对夹式动态流量平衡阀是一种动态平衡、无须任何外部能量的二通型流量控制阀,规格尺寸为DN50-DN500,它由球墨铸铁阀体和在阀体内部的动态流量阀胆组成.
特 色
- 在此平衡阀设计中，随着系统压力的波动，动态平衡阀胆会自动的上下运动以改变开度，从而保持管道的流量始终不变；
- 在流量自动调节时无须任何外部能量；
- 能自动的调节设备或管道流量达到所要求的设计流量；
- 紧凑的设计节省了安装空间；
- 简化了设计时管道系统的计算工作量；
- 安装工作方便快捷；
- 系统运行前无须进行平衡调试；
- 不锈钢阀胆确保了阀门耐腐蚀能力强、工作寿命长.
- 在此平衡阀设计中，随着系统压力的波动，动态平衡阀胆会自动的上下运动以改变开度，从而保持管道的流量始终不变；
- 在流量自动调节时无须任何外部能量；
- 能自动的调节设备或管道流量达到所要求的设计流量；
- 紧凑的设计节省了安装空间；
- 简化了设计时管道系统的计算工作量；
- 安装工作方便快捷；
- 系统运行前无须进行平衡调试；
- 不锈钢阀胆确保了阀门耐腐蚀能力强、工作寿命长.
技术参数
尺寸范围: DN50～500(2″～ 20″)
流流流量精度 流量精度: 5%
额定压力: 静压 375 psi (25 Bars),
极限压力 1875 psi (125 Bars)
法兰连接::: : 与DIN EN 1092-1 2002兼容
介质: 水
介质温度: 0～110℃
材质: 阀体 球墨铸铁
阀胆 不锈钢 O型圈 EPDM
环境温度: 0 ～ 65°C
运输存储温度: -40 to +65°C
大气: 无腐蚀无爆炸
尺寸: 参见附表
尺寸范围: DN50～500(2″～ 20″)
流流流量精度 流量精度: 5%
额定压力: 静压 375 psi (25 Bars),
极限压力 1875 psi (125 Bars)
法兰连接::: : 与DIN EN 1092-1 2002兼容
介质: 水
介质温度: 0～110℃
材质: 阀体 球墨铸铁
阀胆 不锈钢 O型圈 EPDM
环境温度: 0 ～ 65°C
运输存储温度: -40 to +65°C
大气: 无腐蚀无爆炸
尺寸: 参见附表
OS 代码构成：V5CF ××× ×× ×××
流量代码(参见 “技术参数表”)
压差代码:
DN50～80: ML(15-150KPa)、MM(22-210KPa)、MH(33-330KPa)、MS(35-250)
DN100～500: BL(15-150KPa)、BM(22-210KPa)、BH(33-330KPa) 、BS(35-250)
尺寸代码：
050(DN50)、065(DN65)、080(DN80)、100(DN100)、125(DN125)、150(DN150)、
200(DN200)、250(DN250)、300(DN300)、350(DN350)、400(DN400)、 450(DN450)、500(DN500)
产品代码: V5CF（对夹式动态流量平衡阀 “ConF V5）
流量代码(参见 “技术参数表”)
压差代码:
DN50～80: ML(15-150KPa)、MM(22-210KPa)、MH(33-330KPa)、MS(35-250)
DN100～500: BL(15-150KPa)、BM(22-210KPa)、BH(33-330KPa) 、BS(35-250)
尺寸代码：
050(DN50)、065(DN65)、080(DN80)、100(DN100)、125(DN125)、150(DN150)、
200(DN200)、250(DN250)、300(DN300)、350(DN350)、400(DN400)、 450(DN450)、500(DN500)
产品代码: V5CF（对夹式动态流量平衡阀 “ConF V5）
尺寸重量表:
尺寸 A B C D E F 重量(Kg)
DN50 180 50 83 24 106 5.7
DN65 180 65 83 24 120 5.9
DN80 180 80 83 24 132 6.2
DN100 220 100 133 24 177 10.7
DN125 220 125 140 24 193 15.3
DN150 220 150 162 24 53 220 21.7
DN200 220 200 214 24 53 280 30.2
DN250 220 250 280 24 53 341 34.5
DN300 223 300 328 24 69 400 50.7
DN350 223 350 382 24 69 448 58.8
DN400 242 400 440 24 69 510 90.3
DN450 242 450 487 24 69 560 110.8
DN500 242 500 545 24 69 618 149.7
尺寸 A B C D E F 重量(Kg)
DN50 180 50 83 24 106 5.7
DN65 180 65 83 24 120 5.9
DN80 180 80 83 24 132 6.2
DN100 220 100 133 24 177 10.7
DN125 220 125 140 24 193 15.3
DN150 220 150 162 24 53 220 21.7
DN200 220 200 214 24 53 280 30.2
DN250 220 250 280 24 53 341 34.5
DN300 223 300 328 24 69 400 50.7
DN350 223 350 382 24 69 448 58.8
DN400 242 400 440 24 69 510 90.3
DN450 242 450 487 24 69 560 110.8
DN500 242 500 545 24 69 618 149.7
动态流量平衡阀
V2CF040SM016
V5CF065MS036
V5CF080MS025
V5CF100BM035
V5CF150BM051
V5CF150BS095
V5CF150BS097
V5CF200BS107
V5CF200BS113
V5CF250BS113
V5CF250BS139
V5CF300BS135
V5CF300BS143
V2CF040SM016
V5CF065MS036
V5CF080MS025
V5CF100BM035
V5CF150BM051
V5CF150BS095
V5CF150BS097
V5CF200BS107
V5CF200BS113
V5CF250BS113
V5CF250BS139
V5CF300BS135
V5CF300BS143
V5CF065MS036 V5CF150BS097 V5CF250BS139 V5系列对夹式 二通型动态流量平衡阀
安装说明
1. 仔细地阅读该安装说明并确保按照该说明的方法进行安装工作。不按说明安装可能导致产品无法正常工作、甚至导致如系统无法正常工作等严重后果；
2. 将设备要求的额定参数与产品上标示的额定参数进行对照，确保产品的额定流量满足应用的要求；
3. 安装人员必须是经过培训的、有经验的，以确保安装工作顺利完成；
4. 在安装结束后必须进行彻底地检查以确保安装无误；
5. 重要提示: 为确保安装工作不出现任何意外，在产品安装前必须对管道系统进行彻底地的清洗（必要时采用化学试剂）,以确保管道系统的清洁,无锈蚀和污垢,在冲洗前必须移去所有的过滤装置以确保管道通畅；
1. 仔细地阅读该安装说明并确保按照该说明的方法进行安装工作。不按说明安装可能导致产品无法正常工作、甚至导致如系统无法正常工作等严重后果；
2. 将设备要求的额定参数与产品上标示的额定参数进行对照，确保产品的额定流量满足应用的要求；
3. 安装人员必须是经过培训的、有经验的，以确保安装工作顺利完成；
4. 在安装结束后必须进行彻底地检查以确保安装无误；
5. 重要提示: 为确保安装工作不出现任何意外，在产品安装前必须对管道系统进行彻底地的清洗（必要时采用化学试剂）,以确保管道系统的清洁,无锈蚀和污垢,在冲洗前必须移去所有的过滤装置以确保管道通畅；
6. 建议在系统初始清洗时设备安装管道处安装临时管道，待冲洗工作完成后在将设备安装到管道上；
7. 注意该设备不要使用在介质含有较多油脂、矿物油等粘度较高或有腐蚀性的地方；
8. 在安装时应注意确保水流方向于阀体标识的箭头方向一致，错误的安装将导致水系统阻塞甚至瘫痪；
9. 注意在安装时不要损坏吊装环（DN200以上）.
产品展示

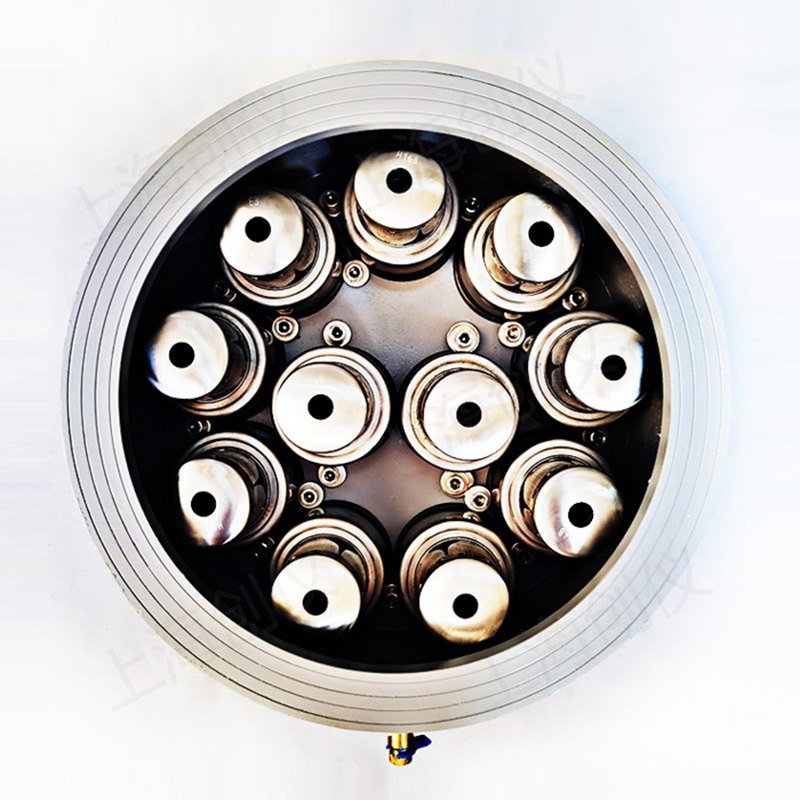

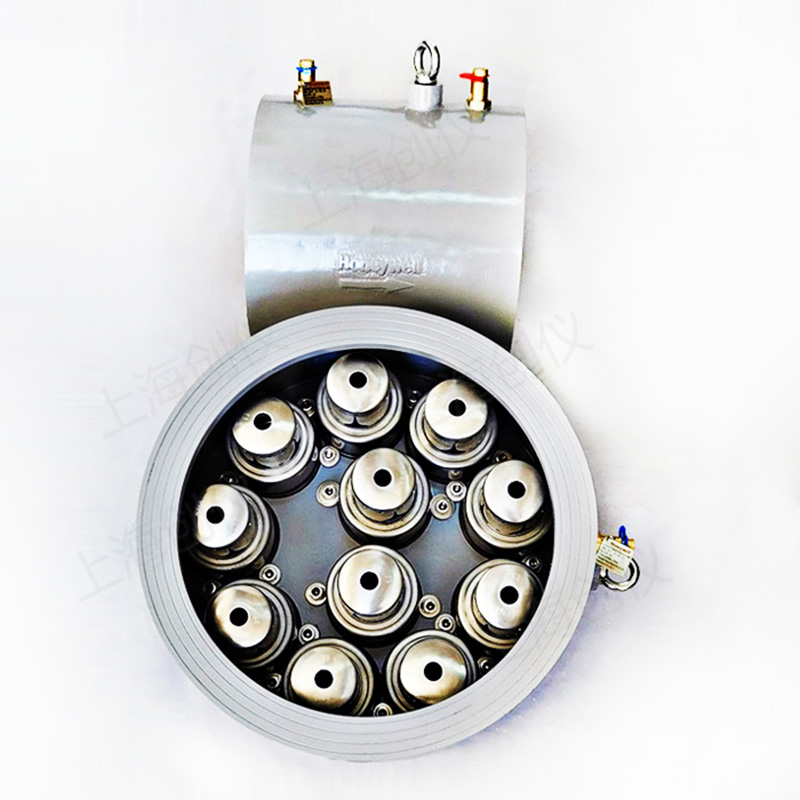

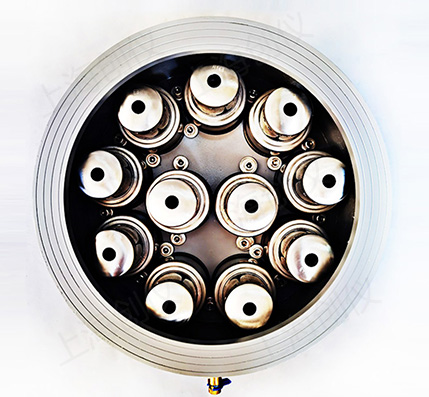

图为ConF V5CF065MS036 V5 系列对夹式 二通型动态流量平衡阀
