法兰式静态平衡阀V4SV080
HONEYWELL Kombi-SV系列法兰静态平衡阀是暖通空调水系统用于保证高精度流量预调节的一种主要的水力平衡产品,以保证整个水系统处于静态水力平衡状态.通过专用流量测试仪表,在空调水系统初调试时,现场对水系统流量进行预调节,保证各个末端设备和管路的流量在调节合格后同时达到设计流量.
咨询热线：021-34170098
产品介绍
霍尼韦尔V4SV080 V4SV250 V4SV200法兰式静态平衡阀 HONEYWELL Kombi-SV系列法兰式静态平衡阀是一种二通、手动、高精度预流量调节阀,尺寸范围DN65~DN350,由阀体、阀板、测压接头、手轮和开度指示盘组成.普遍地应用在暖通空调水系统的主管、分支管道以及末端设备水管路中,同时也可应用于其它的相同或相似功能需求的场合.是暖通空调水系统用于保证高精度流量预调节的一种主要的水力平衡产品,以保证整个水系统处于静态水力平衡状态.通过专用流量测试仪表,在空调水系统初调试时,现场对水系统流量进行预调节,保证各个末端设备和管路的流量在调节合格后同时达到设计流量.
产品参数
尺寸范围: DN65 ~ DN350
流量精度: 5%
工作压力: PN16
连接方式: 法兰 ISO7005-2
介质:水, 水、乙二醇溶液
介质温度: 0 ~ 120°C
阀体: 铸铁 GG25,
阀轴: 不锈钢SS416
阀板: 碳钢Q235-A
测压接头: 黄铜
阀板密封圈: EPDM
手轮: 碳钢Q235-A
开度指示盘: GAO级塑料
环境温度: -40 ~ 65°C
关于安装
- 仔细地阅读该安装说明并确保按照该说明的方法进行安装工作.不按说明安装可能导致产品无法正常工作、甚至导致系统无法正常工作等严重后果;
- 将系统要求的技术参数与产品上标示的额定参数进行对照,确保产品的参数满足应用的要求;
- 安装人员必须是经过培训的,有经验的,以确保安装工作顺利完成;
- 在安装结束后必须进行彻底地检查以确保安装无误;
注意:
为确保安装工作不出现任何意外,在产品安装前必须对管道系统进行彻底地的清洗(必要时采用化学试剂),以确保管道系统的清洁、无锈蚀和污垢,在冲洗前必须移去所有的过滤装置以确保管道通畅;建议在系统初始清洗时该设备安装管道处安装临时管道,待冲洗工作完成后再将该设备安装到管道上;注意该设备不要使用在介质含有较多油脂、矿物油等粘度较高或有腐蚀性的地方;在安装时应注意确保水流方向与阀体标识的箭头方向一致,错误的安装将导致水系统阻塞甚至瘫痪;随箱附带一对测压接头,注意应在系统初调试、管道清洗前进行安装,并注意保护使不受损坏.
以下是订货号及参数:
OS-No. DN 重量 Kvs value
V4SV065 65 18.5Kg 74.4
V4SV080 80 24.5Kg 111
V4SV100 100 40.0Kg 165
V4SV125 125 79.0Kg 242
V4SV150 150 91.0Kg 372
V4SV200 200 170Kg 704
V4SV250 250 265Kg 812
V4SV300 300 360Kg 1380
V4SV350 350 535Kg 1651
产品展示

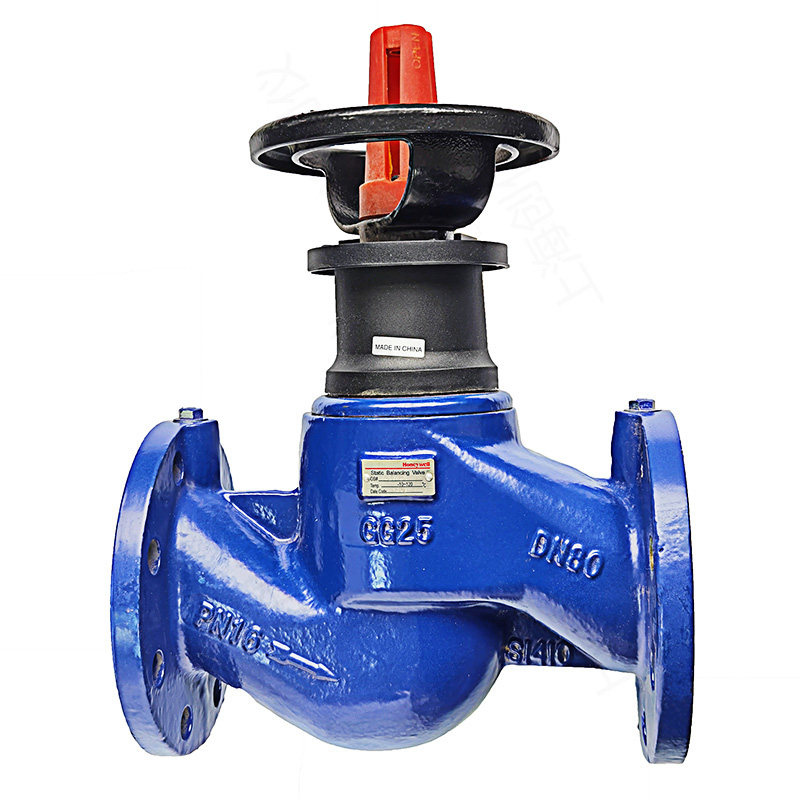

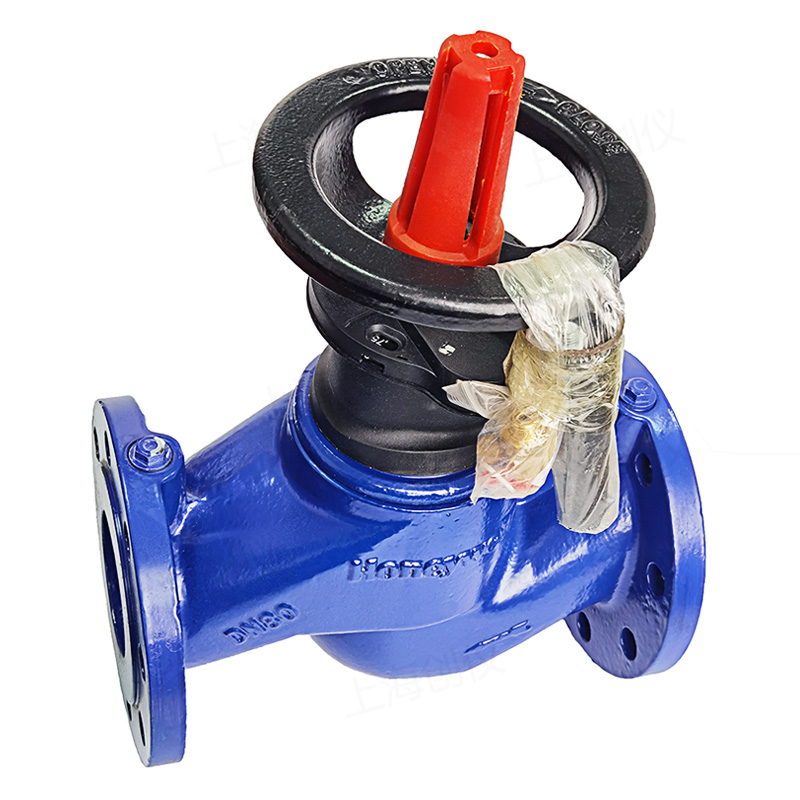

HONEYWELL Kombi-SV 系列法兰式静态平衡阀实物图
法兰式静态平衡阀是一种二通、手动、高精度预流量调节阀.
