霍尼开关型弹簧复位风门执行器

弹簧复位型风门驱动器CS系列风门执行器适用于电动风门控制,并可作为球阀的执行器,普遍应用于HVAC领域.

咨询热线:021-34170098

立即咨询

产品介绍

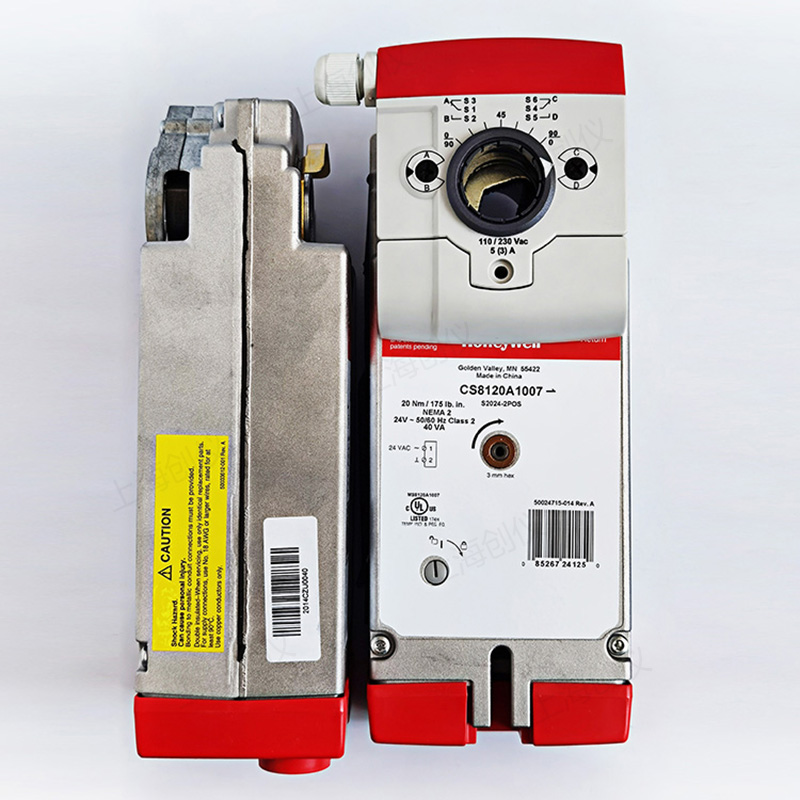

CS8120A1007 霍尼韦尔开关型弹簧复位风门执行器


 应 用

弹簧复位型风门驱动器CS系列风门执行器适用于电动风门控制,并可作为球阀的执行器,普遍应用于HVAC领域.
 特 点
- 带电子堵转保护的无刷直流辅助电机,用于浮点/调节型.
- 带电子堵转保护的无刷直流辅助电机,用于开关型.
- 各种尺寸的轴的自对中轴适配器(联轴器)
- 有三种不同额定扭矩的型号∶SNo,10Nm,20Nom
- 可用于开关、单刀单掷(SPST)、线电压或低电压控制的型号.
- 可用于浮点或切换的单刀双掷(SPDT)控制的型号
- 可用于比例电流或电压控制的型号
- 有组合浮点/调节控制的型号
- 有带零位和范围调节的型号
- 有带线电压内部辅助开关的型号
- 便于接线的检修盖
- 带内置机械限位的金属外壳
- 轴位置指示和刻度
- 可手动旋转,带锁定功能.
- 符合CE标准并通过U(cUL)注册
- 所有型号按L873使用阻燃线缆
 性 能
电压:24V/230V, 50/60Hz (具体供电请参考附表)
装置重量:7 lb (3.2 kg)
额定温度:-40° F 至 140° F (-40° C至60。C)
装运和储存:-40° F 至 158° F (-40° C至70。C)
额定混度:5%至9 5%相对混度,无冷凝.
电气连接:现场到螺旋接线端子(位于可取下的检修盖下)的接线至0. 344平方毫米)
电气额定值:24 VAC + 20% (Class 2), 24 VDC
限位开关(两个单刀双掷):
设定值(固定):7。标称行程,85。标称行程
额定值(负载):
低电压型号:250 VAC, 5A (阻性),3A (感性)
线电压型号:250 VAC, 5A (阻性)
安装:自对中轴适配器(联轴器)
圆形风门轴:0.375至1.06英寸(10至27毫米)
方形风门轴:1/2至3/4英寸(13至19毫米)
执行器可安装在轴的任何位置

注:对于20血的型号:建议使用3/4英寸直径或更大的轴. 小风门轴长:1英寸(25毫米);建议3英寸(76毫米)行程时间:90秒

型号 扭矩 控制信号 供电电压 限位开关 反馈信号
开关型 100-250Vac
CS4105A1002 5血 On-Off 100-250Vac
CS4110A1002 IONid On-Off 100-250Vac
CS4110A1200 10Nm On-Off 100-250Vac 2
CS4120A1001 20Nm On-Off 100-250Vac
CS4120A1209 20Nm On-Off 100-250Vac 2 —    24Vac/dc
CS8105A1008 5Nm On-Off 24Vac/dc±1 5%
CS8110A1008 IONid On-Off 24Vac/dc ±1 5% -
CS8110A1206 IONid On-Off 24Vac/dc ±1 5% 2
CS8120A1007 20Nid On-Off 24Vac/dc±1 5% -
CS8120A1205 20Nid On-Off 24Vac/dc±1 5% 2
调节型 24Vac/dc
CS7505A2008 5Nm 浮点 /0-10Vdc 24Vac/dc ±1 5% 0-10Vdc
CS7510A2008 IONid 浮点 /0-10Vdc 24Vac/dc±1 5% 0-10Vdc
CS7510A2206 IONid 浮点 /0-10Vdc 24Vac/dc士1 5% 2 0-10Vdc
CS7510H2209 IONid 浮点 /0-10Vdc 24Vac/dc ±1 5% 2 0-10Vdc
CS7520A2007 20Nm 浮点 /0-10Vdc 24Vac/dc ±1 5% - 0-10Vdc
CS7520A2205 20Nro 浮点 /0-10Vdc 24Vac/dc+1 5% 2 O-lOVdc
CS7520H2208 20Nro 浮点 /0-10Vdc 24Vac/dc±1 5% 2 0-10Vdc

 产品展示

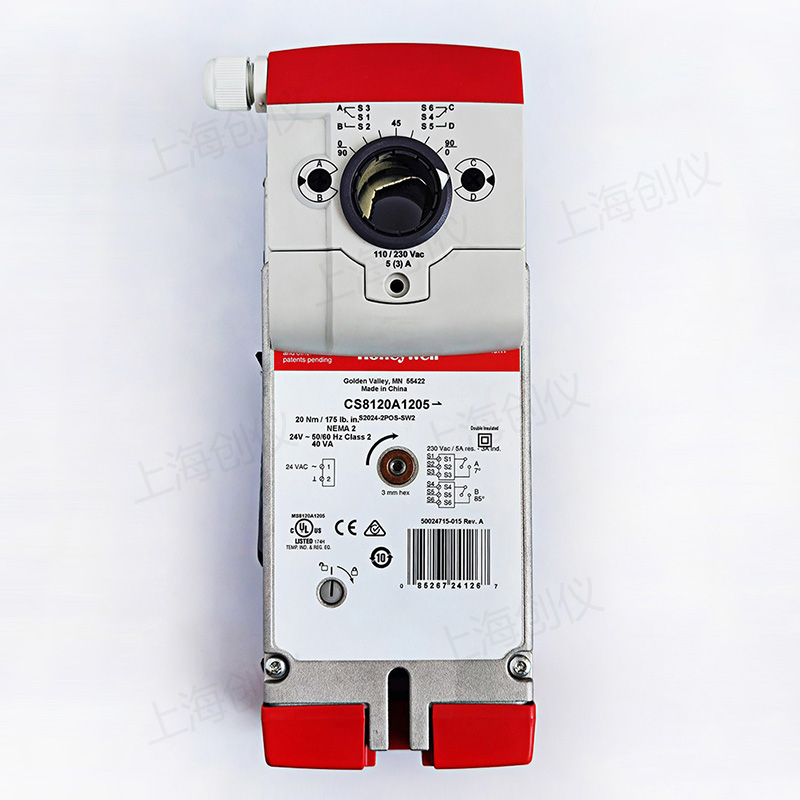

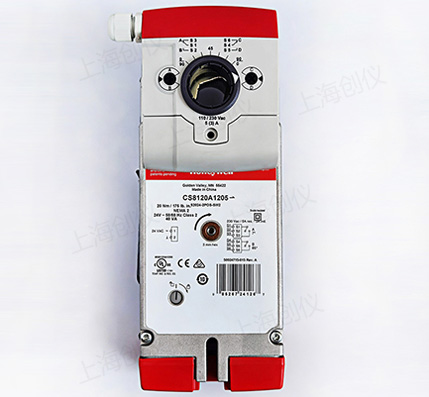

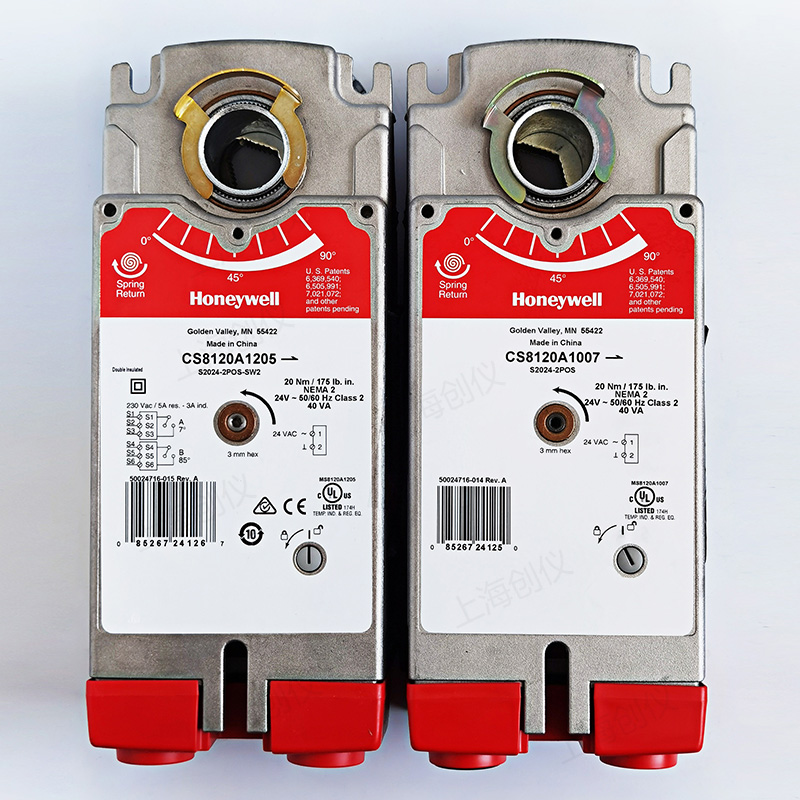

霍尼韦尔开关型弹簧复位风门执行器CS8120A1205

CS系列风门执行器适用于电动风门控制,可作为球阀的执行器,普遍应用于HVAC领域.
