霍尼韦尔V4ABFW16系列蝶阀安装指导及使用配型

2020-12-18

霍尼韦尔V4ABFW16系列蝶阀安装指导
阀体安装
安装前
蝶阀在安装前须注意以下事项：
1. 蝶阀在储存未用期间应保持干燥，不可露天存放；
2. 管道清洁无异物；
3. 连接用法兰规格正确，建议按下表选用法兰；
4. 阀门手动启闭阻力适中；
5. 阀门抑矩与所选执行器扭矩匹配；型号、规格适用于所安装的系统。

安装步骤

安装过程中，务必小心操作，避免损坏阀体.
建议:管道安装前,先装配执行器.
1. 装好管道法兰并对中，放入阀门，阀板部分开启.
2. 装上所有法兰螺栓，并用手拧紧，确认阀门是否与管道法兰盘对中,然后小心地关闭和开启阀门,确认阀板活动灵活.
3. 将阀门完全打开，用扳手按对角次序均匀得拧紧螺栓，无需垫圏，切勿拧的过紧以防造成阀窺严重变形，启闭扭矩过大.
4. 检验：旋转阀板至全关位置，再转至全开位置，确认阀板的动作无阻滞现象，阀门、管道对中.

日常维护

对已安装在系统中的蝶阀，需进行定期维护：
1. 周围不允许有有害物质侵蚀；
2. 对于长期关闭的阀门，请定期启闭；
3. 检查螺栓有无松落,如有松脱，将其拧紧；
4. 检査阀门与法兰连接处,阀门与执行器连接处有无滲漏；如有，査出故障,并排除.
5. 检査管道、执行器接线和相关设备，排除相关故障.

维护须注意以下事项：

1. 不可用敲、砸、撬、和手柄接杆加长力臂等方法强行启闭：
2. 拆卸前务必确认管道排空且不承压，阀板处于接近全关位置；
3. 管道承压时不可拆除阀门上的执行器，以防阀板位置改变：

注意：

1. 管道对夹法兰标准必须与蝶阀法兰标准相符；
2. 建议使用蝶阀专用法兰，不得使用平焊法兰；
3. 法兰间的距离应足够容纳蝶阀阀体，蝶阀放入时不会碰到法兰面：
4. 确认法兰焊接无误，蝶阀装上后不得再焊接法兰，以免烫伤橡胶件.

霍尼韦尔V4ABFW16 法兰推荐尺寸

DN (mn) D (mm) H (mm)
50 50 4
65 65 4
80 80 4
100 100 4
125 125 4
150 150 4
200 208 5
250 255 6
300 308 6
350 340 7
400 405 7
450 455 8
500 505 8
600 605 8
霍尼韦尔V4ABFW16系列蝶阀对应的蝶阀执行器型号如下,供选型参使考使用：
过载保护 内置过热保护，125  5℃停机，95   5℃恢复
订货型号（开关型） 订货型号（调节型） 额定扭矩(Nm) 运行时间@ 50Hz (sec)功耗(Watts)手动操作  重量(Kg)
OM-1-E OM-P1-E 50 25 6 手柄 4
OM-2-E OM-P2-E 90 35 25 手轮 11
OM-3-E OM-P3-E 150 35 40 手轮 11
OM-4-E OM-P4-E 400 45 60 手轮 19
OM-5-E OM-P5-E 500 45 60 手轮 19
OM-6-E OM-P6-E 650 45 60 手轮 19
OM-7-E OM-P7-E 1000 55 90 手轮 38
OM-8-E OM-P8-E 1500 55 120 手轮 38
OM-9-E OM-P9-E 2000 95 120 手轮 78
OM-10-E OM-P10-E 2500 95 140 手轮 78
OM-12-E OM-P12-E 3500 95 200 手轮 82
说明：
1.OM-1-E和OM-P1-E的手动操作位置在执行器底部.
2.调节型执行器的出厂默认输入输出信号均为4-20mA.

台湾产型号：

OS# On-Off OS# Modulating Max Torque (Nm) Run Time at 60Hz (sec) Power Consumption (Watts)
OM-1 OM-P1 35 12 10
OM-2 OM-P2 90 15 40
OM-3 OM-P3 150 22 40
OM-4 OM-P4 400 16 120
OM-5 OM-P5 500 22 120
OM-6 OM-P6 650 28 120
OM-7 OM-P7 1000 46 180
OM-8 OM-P8 1500 46 220
OM-9 OM-P9 2000 58 180
OM-10 OM-P10 2500 58 220
OM-11 OM-P11 3000 58 250
OM-12 OM-P12 3500 58 300

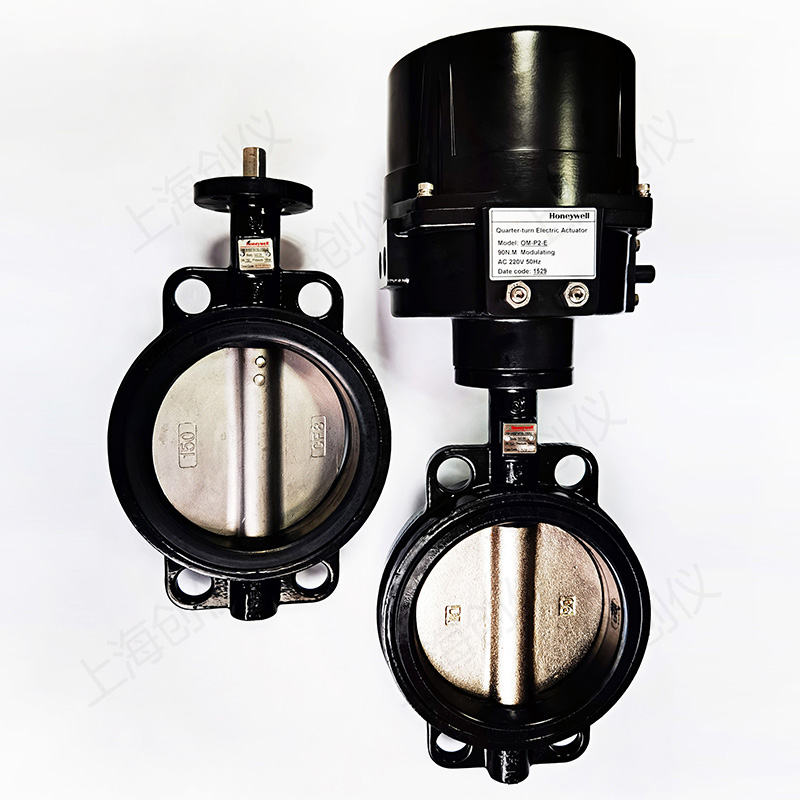

V4 系列电动蝶阀

概 述
V4 系列对夹式蝶阀可应用于制冷和加热系统,也可应用于工业和水处理系统.
V4 系列蝶阀有开关型,也有模拟调节型 (4~20mA,0(2)~10v, 1~5v) 可用DIP开关选择.
口径 ON/OFF 型号 执行器型号 型号  执行器型号 力矩(Nm) 时间(s/60Hz)功率 (Watts)Kvs (m3/h)
DN50 V4ABFW16-050-012 OM-1 V4ABFW16-050-112 OM-P1 35 12 10 109
DN65 V4ABFW16-065-012 OM-1 V4ABFW16-065-112 OM-P1 35 12 10 177
DN80 V4ABFW16-080-012 OM-1 V4ABFW16-080-112 OM-P1 35 12 10 243
DN100 V4ABFW16-100-012 OM-1 V4ABFW16-100-112 OM-P1 35 12 10 483
DN125 V4ABFW16-125-012 OM-2 V4ABFW16-125-112 OM-P2 90 15 40 822
DN150 V4ABFW16-150-012 OM-2 V4ABFW16-150-112 OM-P2 90 15 40 1270
DN200 V4ABFW16-200-012 OM-3 V4ABFW16-200-112 OM-P3 150 22 40 2550
DN250 V4ABFW16-250-012 OM-4 V4ABFW16-250-112 OM-P4 400 16 120 4342
DN300 V4ABFW16-300-012 OM-4 V4ABFW16-300-112 OM-P4 400 16 120 6708
DN350 V4ABFW16-350-012 OM-7 V4ABFW16-350-112 OM-P7 1000 46 180 9793
DN400 V4ABFW16-400-012 OM-8 V4ABFW16-400-112 OM-P8 1500 46 220 13467
DN450 V4ABFW16-450-012 OM-9 V4ABFW16-450-112 OM-P9 2000 58 180 17836
DN500 V4ABFW16-500-012 OM-10 V4ABFW16-500-112 OM-P10 2500 58 220 22933
DN600 V4ABFW16-600-012 OM-12 V4ABFW16-600-112 OM-P12 3500 58 300 35431
