解析2000系列差压表的设计与结构特点

2021-03-24

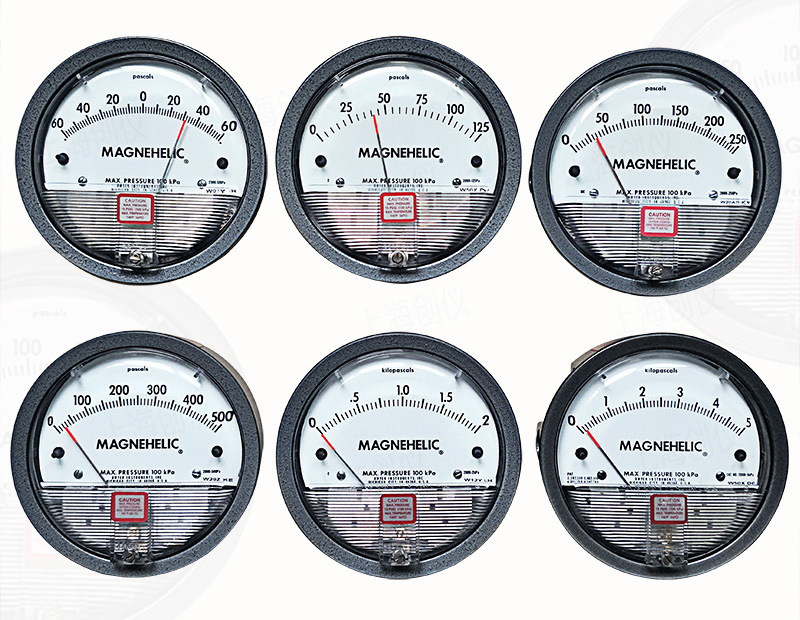

创仪本篇主要给大家解析下关于2000系列Magnehelic®差压表的设计与结构特点！

外壳：为嵌入安装提供兰盘.

平滑塑料表面：具有强的抗破坏性,提供无失真的显示.

精密刻度盘：数据易准确读取.

红头指针：热处理铝管,便于读数,紧固地装在轴架上.

指针限位：模压橡胶.防止指针越位造成损坏.

“骨架”装配：为轴,螺旋弹簧轴承,指针架提供安装.

蓝宝石轴承：防震安装,给弹簧管提供无磨损轴承,运动机构浸在高粘性硅液体中.

调零旋钮：在塑料外壳上,无需拆盖即可调零.“O”型环密封提供压力密封.

“O”型密封环：用于壳盖,保证壳内压力均匀.

硅橡胶漏气插口：为额定压力15PSIG的仪表提供过压力保护.大约25PSIG时打开.

铸铝外壳：是精密铸成.酸洗能忍耐168小时喷盐测试.外面是深灰色.各种型号均采用同一外壳尺寸,可表面安装,也可以嵌入安装.

硅橡胶膜片：带一体化前后“O”型环.它被密闭片和夹持环锁住密闭.过压时,膜片运动受限,从而不受损坏.

量程标定弹簧：是一片不锈钢,由瑞典弹簧钢制成.具温度补偿设计.小幅度的运动保证了长的寿命和一致性.它给膜施加一定压力.标定时调节有效的长度.

铝镍钴磁钢：安装于弹簧一侧,使螺旋轴旋转,而没有机械联接.

轴：由高磁导率合金精密制成,在氢环境中倒角,退火,以达到zui佳磁性能.安装在宝石轴承上,它自由旋转以对准磁场方向,从而转送压力变化到指针上.

关于2000系列差压表相关信息,创仪就分享到这啦,如想了解更多产品信息及技术解答欢迎咨询我们！
