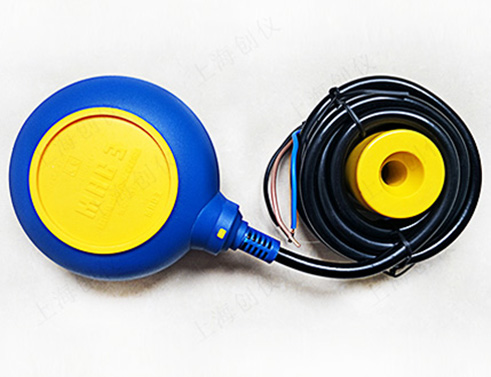

mac-3液位开关
液位开关符合CEI EN 60730标准,满足93/68/EEC指针的基本要求.液位开关通过软电缆与水泵连接控制液位.开关部份为完全密封的
漂浮体,内部微动开关与电缆连接.漂浮位置由液面决定,微动开关控制水泵工作.
案例介绍
mac-3液位开关
安 装
为保证液位开关有效工作,将电缆固定在水箱或水池的某个位置.
固定位置距开关体的电缆长度确定了水泵开启和停止的位置.应
确定开关能够自由漂浮,不受其它设施影响.
安装过程中,电缆接头不能祼露,更不能浸入水中.
为保证液位开关有效工作,将电缆固定在水箱或水池的某个位置.
固定位置距开关体的电缆长度确定了水泵开启和停止的位置.应
确定开关能够自由漂浮,不受其它设施影响.
安装过程中,电缆接头不能祼露,更不能浸入水中.
配 重 安 装
1.将电缆从开口方向转动插入,同时塑料环形卡环会脱落(如需要,
可用螺丝起子撬下).将卡环卡在配重在电缆上的固定位置.
2.将配重轻轻转动套压在卡环上.配重需要额外订购.
1.将电缆从开口方向转动插入,同时塑料环形卡环会脱落(如需要,
可用螺丝起子撬下).将卡环卡在配重在电缆上的固定位置.
2.将配重轻轻转动套压在卡环上.配重需要额外订购.
电 气 连 接
1. 根据接线,液位开关可以用于供水或排水.
( 注：接线时,务必确定水泵最大功率不超过开关标定值. )
2. 电缆线是开关的一部分,如果发现损坏,必须更换开关,不能只更换电缆.
3. 黄/绿色接地线必须与相关接地端子联接,截面积不小于1mm2接地装置必须可靠,有效.
1. 根据接线,液位开关可以用于供水或排水.
( 注：接线时,务必确定水泵最大功率不超过开关标定值. )
2. 电缆线是开关的一部分,如果发现损坏,必须更换开关,不能只更换电缆.
3. 黄/绿色接地线必须与相关接地端子联接,截面积不小于1mm2接地装置必须可靠,有效.
电 气 特 性
工作温度 : 高至50°C
保护等级 : 通过浸入1米深50°C水中,历时7天实验
MAC3可靠性实验 : 浸入10米深50°C水中,历时7天实验
污染等级 : 正常
自动动作性 : 1B(微动断开操作)
工作温度 : 高至50°C
保护等级 : 通过浸入1米深50°C水中,历时7天实验
MAC3可靠性实验 : 浸入10米深50°C水中,历时7天实验
污染等级 : 正常
自动动作性 : 1B(微动断开操作)
