产品介绍
DWM2000 KROHNE 科隆电磁流量变送器概 述：
型号：DWM2000
电流输出4－ 20 mA
电压:24 VDC (20-30VDC)
功率损耗：≤ 50 mA 极大值在(24VDC 和20℃ )
输出：无源电流输出，4－ 20mA,(端子5/6)
负载： 极大500Ω ＜ 10Ω
液体介质:导电液体、胶体和悬浮液,也可带有固体物质
管道安装:≥ DN 50 或2”
标准尺寸:入口/出口直管段
连接套管:带G1螺纹
入口:10倍口径;出口:5倍口径,视流动状态而定(DN=标准管道尺寸)
相关型号：流量开关 DWM1000 二线制
说 明
DWM 电磁流量变送器用于测量导电液体,胶体和悬浮液的流量.
类 型
- DWM 1000 流量开关，二线制开关量输出
- DWM 2000 流量变送器， 4－ 20 mA 电流输出
特 点
- 普通型，防护等级 IP66,相当于NEMA4.
潜水型 ， 防护等级 IP68,适用于敞开式管道和容易被洪水淹没的环境场合,可配普通型和加长型传感器.
- 测量部件为不锈钢，陶瓷，铂
- 介质温度： -25℃ ~150℃环境温度： -25℃ ~+60℃
- 工作压力： 2.5 MPa
- 电子部件在不中断过程条件下可换
- 管道管径 :DN 50~DN400(传感器长度 137mm)
DN50~DN1000(传感器长度 217.7mm)
- 如果用户管道口径大于DN1000 ， 可选用DWM1000/2000/L（ 加长型 ）
DWM2000 电路连接和设定
DWM2000 流量变送器 （ 4~20mA 输 出 ）设 置
- 确定电子部件的位置
- 满刻度的设置
- 电路连接和接地 <10Ω
调 零
确定电子部件的位置
打开转换器壳体,松开电子部件上的螺钉（ 19)（ 只拧两圈),不用把它们拿下来,使电子部件上的箭头方向与介质流动方向一致,然后拧紧螺钉（ 19).如果箭头方向与介质流动方向不一致,将会产生错误的测量结果.
满刻度设置
满刻度的设置必须在DWM2000不通电的情况下进行！ 满刻度可以设置为1， 2， 3， 4， 5， 6， 7或8m/s。
满刻度将是所选值的总和. 开关必须在标有 1， 2， 4， 或 8的位置激活.如果满刻度设置不当（ 即>8m/s), 仪表将处于报警状态（ 输出电流 <3mA）
电路连接
- 给装置接通 24VDC 的电源 （ 接线段子 11（ -） 和 12（ +） ).导线截面积极大为 1.5mm2.- 功率消耗为 24VDC： 50mA(温度为 20℃ 时极大 )
- 电流输出的供电电源为 24VDC（ 接线端子 6 （ -） 和 5（ +） ).
备 注
一个电源可以同时给DWM2000和电流输出供电 （ 见图示).通电以后,DWM2000 将进行自检 （ 1分钟 ）,电流输出将处于报警状态 （ 输出电流 <3mA）. 如果自检正常 ， DWM2000开始测量,否则, 电流输出
仍处于报警状态（ 输出电流 <3mA).调零确保管道充满介质,且介质流速为 “ 零 ”（ <0.2m/s).
按下调零键,等候1分钟,零点将被自动校准.零点校准过程中,电流输出处于报警状态 （ 输出电流 <3mA).
电子部件的更换与安装
将电子传感器部件插入传感器外保护套,使螺钉（ 19） 进入转动环,先不要拧紧,然后转动整个传感器部件,使其上的箭头方向与介质流向一致,然后拧紧螺钉（ 19),将传感器部件固定.
注意 ：不要在电源开者的时候取出电子部件.
产品展示

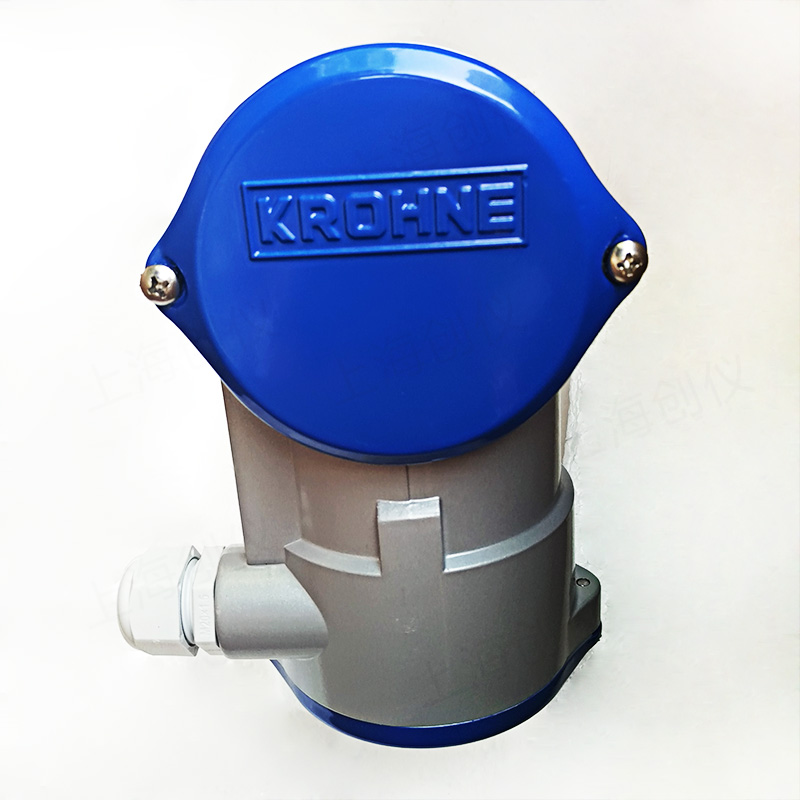

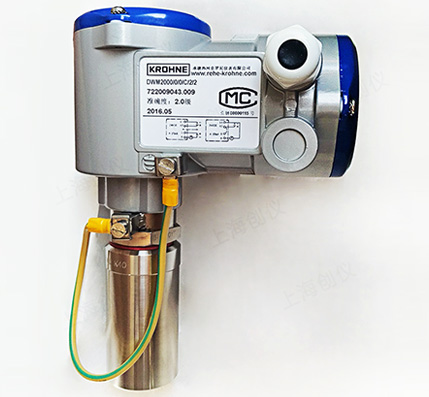

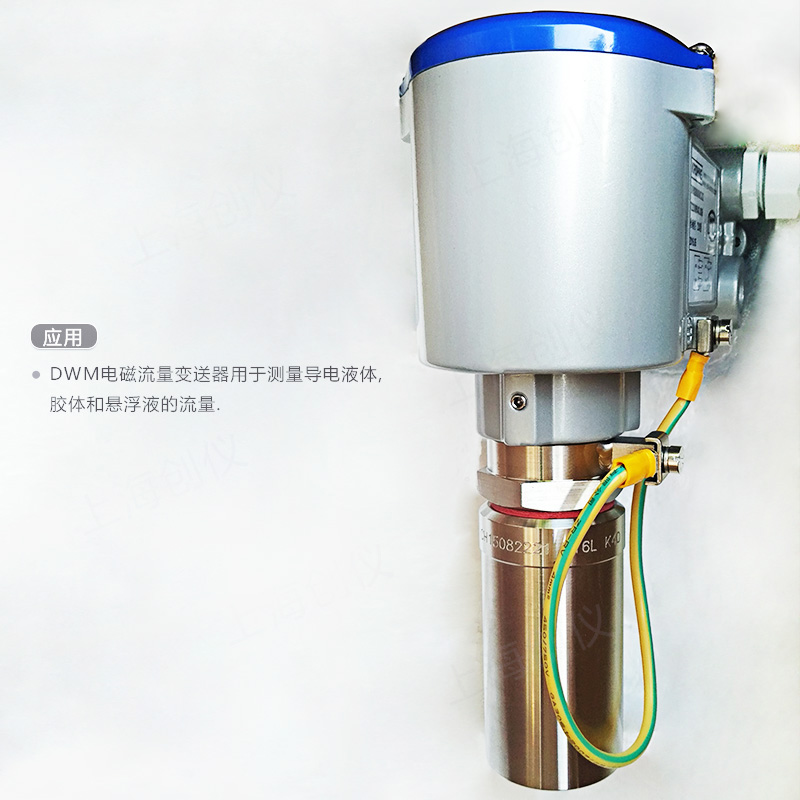

图为DWM2000 KROHNE 科隆电磁流量变送器
DWM 电磁流量变送器用于测量导电液体,胶体和悬浮液的流量.
