电磁流量变送器IEF-SN-CND

IEF-SN-CND插入式电磁流量变送器,IEF系列插入式电磁流量计可调整插入深度保证更加精准和可靠的流速测量,并给出连续信号输出.

咨询热线:021-34170098

立即咨询

产品介绍

IEF-SN-CND插入式电磁流量变送器
可现场配置,高精度,带BACnet 或 Modbus®协议
IEF系列插入式电磁流量计可调整插入深度保证更加准确和可靠的流速测量,并给出连续信号输出.独特的设计达到超凡的性能,并且安装简便.它能用于4到36英寸管
径(102 mm到914 mm),各种输出选项包括BACnet MS/TP或者 Modbus® RTU通讯协议采用两线RS-485,还带标准模拟信号,脉冲信号,报警输出.
功能/特点
- 现场配置显示器(-LCD一体式选项,或分体显示配件A-IEF-DSP) 可针对不同的应用场合灵活配置,输入多种配置参数,例如管径,管道材质,液体种类,模拟输出,脉
冲/频率输出,报警输出,通讯输出,阻尼参数,和校准系数.
- 高精度不受温度变化,密度变化,粘度变化的影响.
- 配置向导和安装工具简便易用,用于快速和精密的安装.
- IEF-KIT配置套件可保证精确的安装插入深度,包括厚度表和测量带.
- 没有会磨损的部件,也没有可能被损坏的电极使得它使用寿命长,维护量小,可靠耐用.
- 隔离阀配件可用于带压安装或拆卸,无需影响工业过程.
- 高精度选项的NIST可溯源高精度校准证书包括标准碳钢管Schedule40管径4˝(102mm),6˝(150 mm),8˝(200mm),和10˝(250mm)
应用方案
- 锅炉供水
- 冷冻水
- 冷凝器冷凝水系统
- 灌溉系统
- 市政供水系统
- 工艺过程冷媒
技术指标
介质∶不粘附的导电液体.
量程∶0-20 fts (0-6 m/s).
材质∶主体轴接头∶316不锈钢;电极∶316不锈钢;电极盖∶聚苯乙烯;O型环∶硅胶.
精度∶IEF-HX-X∶在流速校准时读数的±0.5%;在2-20ft/s (0.6-6m/s)范围内读数的±1%;当<2ft/s (0.6m/s)时∶±0.02 ft/s (±0.006 m/s).IEF-SX-X∶满刻度的±1%.
温度范围∶环境温度∶-20-160°F(-29-71℃);过程温度∶15-250°F(121℃C);储存∶40- 185°F (-40-85°℃C).
过程连接∶1"NPT或BSPT带全通球阀附件选项.
耐压∶ 400psi(27.6 bar)@ 100° F(37.8°℃C).
压力降∶<0.1psi 在流速12 fts,当大于等于4"(101.6mm)管径时.
输出∶
1. 模拟∶4-20mA,0-5V,0-10Vor或2-10V (可选);
2. 脉冲频率∶0-15V脉冲峰值,0-500Hz或调整脉冲输出(可选);
3. 报警∶(1)空管监测或极小极大流速监测,(可选);(1)反向输出指示.
电源∶12-42.4 VDC,.25 A@ 24 VDC; 12-36VAC.
电气连接∶可移除接线排,可选1/2NPT导管,PG16密封压盖或PG16密封压盖带(2)10f(3m)9芯22 AWG阻燃电缆,可选择配件电缆长度到200f(61m)。
显示(-LCD 选项): Z(5.08cm)x2"(5.08cm)带背景光的LCD.
电导率∶>20 microsiemens.
外壳材料∶粉末涂层铸铝.
外壳防护等级∶ NEMA6P(IP68)(无显示型);NEMA4X(IP66)(带-LCD显示型).机构认证:BTL,CE,NSF/ANSI61和372待定.
通讯(-COM 选项)
种类∶ BACnet MS/TP或Modbus*RTU通讯协议(默认禁用协议,可选).
波特率∶ 9600,19200,38400,57600,76800或115200 bps(可选).
装置负载∶ 1/8 unit load.
额外说明∶
适用管材∶主要塑料和金属管;例如碳钢、不锈钢、铜、硬聚氯乙烯/聚偏氟乙烯,镀锌钢,低碳钢和黄铜.
适用管径∶ IEF-HX-X∶4-10"(101-254 mm);IEF-SX-X∶4-36"(101-914mm).
前后直管段∶上游>10倍管径,下游>5倍管径.
当极大流速度小于10 ft/s (3 m/s)时,订购-CC选项.
型号表
举例 IEF     -H     N       -CND        -LCD        IEF-HN-CND-LCD
系列 IEF                                                        插入式电磁流量变送器
精度          H/S                                              高精度;读数的1% 标准精度;满刻度的1%
过程连接            N/B                                     1'NPT   1'BSPT
电气连接                     CND PG 10                 1/2'NPT内螺纹 PG16密封压盖 PG16密封压盖 带(2)10'(3m)阻燃电缆
选项                                                 LCD       自带LCD
                                                       COM      BACnet或Modbus®通讯协议(可选)
                                                       NIST       NIST可溯源多点校准证书
                                                       FC          工厂校准证书(单点读数的0.5%)
                                                       CC          客户订制配置用于特定的安装场合
配件
型号                  描述
A-IEF-KIT          配置套件(包括配置显示器,厚度表和测量尺)
A-IEF-DSP         配置显示器
A-IEF-CBL-50    阻燃电缆50ft(15.2m)
A-IEF-VLV-BR    黄铜1-1/4'全通隔离球阀
A-IEF-VLV-SS    316不锈钢1-1/4'全通隔离球阀
A-IEF-INGD       安装对齐工具
A-IEF-PA           交流电源转换器

产品展示

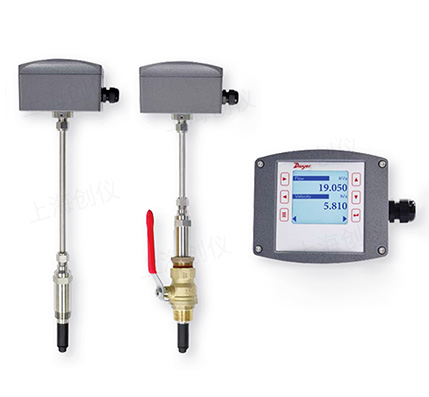

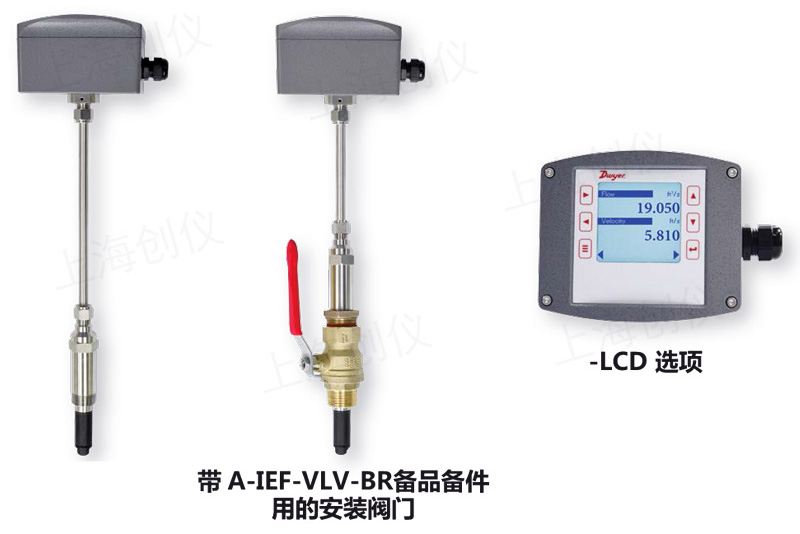

图为IEF-SN-CND 插入式电磁流量变送器
