V5GV2W HONEYWELL 系列法兰连接线性阀门

咨询热线：021-34170098

立即咨询

产品介绍

V5GV2W系列 HONEYWELL 系列法兰连接线性阀门

产品概述

V5GV2W线性调节阀可与ML7420,ML7421,ML8824A线性阀门执行器相连，用于空调系统，同时可用V5GV2W100F-E,V5GV2W125F-E ,V5GV2W150F-E分别替代 ,V5088A1005-E,V5088A1013-E,V5088A1021-E阀门.

　　产品特点

　　1 压力平衡式阀芯

　　2 低泄漏率

　　3 阀座硬密封延长使用寿命

　　4 阀杆精确定位，确保温度控制

　　5 无需连杆，可与ML7420,ML7421,ML8824系列执行器直接安装

　　选型及尺寸(mm)

　　V5GV2W050F-E DN50 40 230 105.5 87

　　V5GV2W065F-E DN65 63 290 120 87

　　V5GV2W080F-E DN80 100 310 132.5 87

　　V5GV2W100F-E DN100 160 350 156 131

　　V5GV2W125F-E DN125 250 400 174 131

　　V5GV2W150F-E DN150 360 480 196 131

　　V5GV2W系列阀门执行器对应的关断压差(kPa)

　　ML7420A / ML8824A0620 20mm

　　ML7421A / ML8824A1820 20mm

　　ML7421B / ML8824A1840 40mm

　　材质及结构

　　序号 名称 材质

　　① 阀杆 不锈钢

　　② 密封填料 聚四氟乙烯+不锈钢弹簧

　　③ O形圈 氟橡胶

　　④ 阀盖 球墨铸铁QT450-10

　　⑤ 阀体 球墨铸铁QT450-10

　　⑥ 阀芯 不锈钢

　　⑦ 阀座 不锈钢

　　技术参数

　　基本参数

　　动作方向 阀杆向下关闭

　　公称压力 PN16

　　流量特性 等百分比

　　可调比 50:1

　　泄漏率 ≤0.02% of Kvs

　　额定行程 20mm(DN50...80)

　　40mm(DN100...150)

　　连接方式 法兰连接(ISO 7005-2)

　　介质 冷热水

　　介质温度 -15…+130°C

　　安装要求

　　1 介质水必须符合VDI2035要求。

　　2 阀杆位置不得低于水平面。

　　3 流体流向应与阀体流向箭头方向一致。

　　4 强烈推荐阀前安装过滤器。

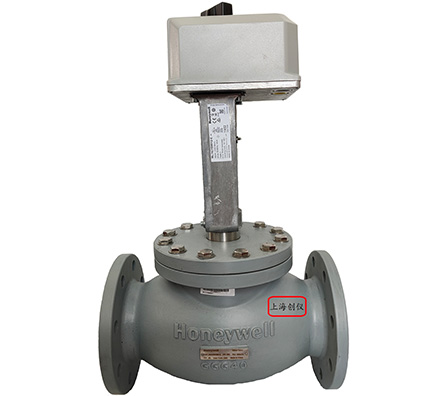

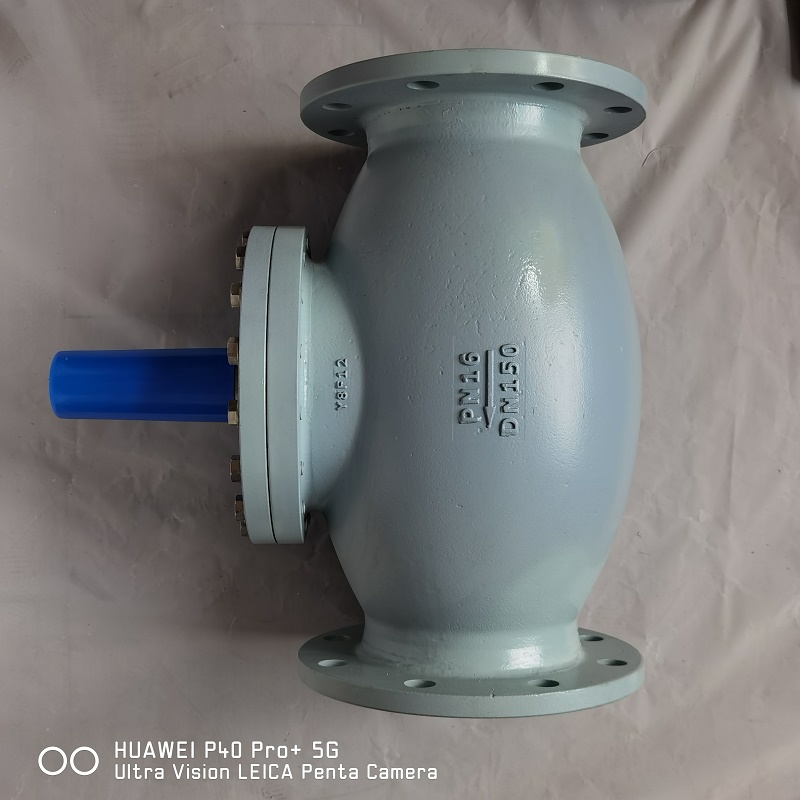

V5GV2W系列 V5GV2W050F-E HONEYWELL 系列法兰连接线性阀门实物照片
