V5011S3S015 V5011S3S020 V5011S3系列三通螺纹连接座阀

V5011S3S015 V5011S3S020 V5011S3W系列三通螺纹连接座阀可与ML74/ML64/ML88系列阀门执行器相连,普遍应用于暖通空调系统的冷热水控制.V5011S3S系列三通螺纹连接座阀可与ML88系列阀门执行器连接,普遍应用于蒸汽加湿控制.

咨询热线：021-34170098

立即咨询

产品介绍

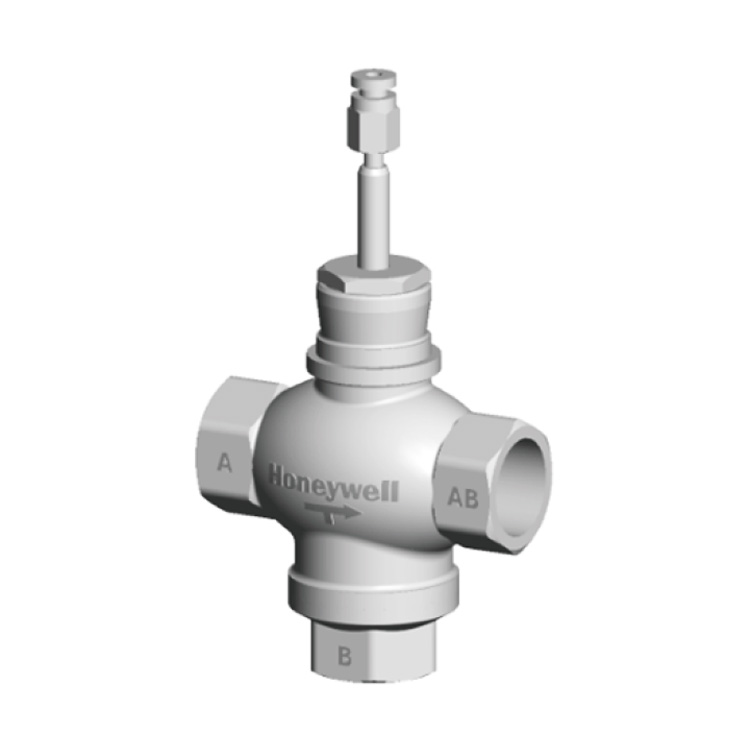

V5011S3系列三通螺纹连接座阀
产品概述
V5011S3W系列三通螺纹连接座阀可与ML74/ML64/ML88系列阀门执行器相连，普遍应用于暖通空调系统的冷热水控制。
V5011S3S系列三通螺纹连接座阀可与ML88系列阀门执行器连接，普遍应用于蒸汽加湿控制。
产品特点
- 低泄漏率
- 使用寿命长
- 阀杆精确定位，确保温度控制
- 无需配件，可与执行器快速安装
技术参数
规格
公称压力： PN20
口径： DN15 – DN50
阀门类型: 三通混流
流量特性: 等百分比 （A-AB）
线性（B-AB）
泄漏率: A-AB 泄漏率 ≤0.01% of Kvs
 B-AB 泄漏率 ≤0.02% of Kvs
可调比: 50:1
适用介质: 冷热水，饱和蒸汽
介质温度 水：-25~130℃
蒸汽：-25~180℃
额定行程
DN15-DN20：10mm
DN25：15mm
DN32-DN50：20mm
材质
阀体：不锈钢
阀杆：不锈钢
阀芯：不锈钢
连接方式 螺纹（ISO7-1）
动作方向 阀杆向上关闭通道 A-AB
安装要求
- 介质水必须符合 GB/T 29044-2012 采暖空调系统水质要求。
- 阀杆位置不得低于水平面。
- 流体流向应与阀体流向箭头方向一致。
- 强烈推荐阀前安装过滤器。
订货信息和技术参数
阀门规格 执行器关断压差（kPa）
型号 口径 介质 Kvs(m3/h)    600N                              1800N
V5011S3W015 DN15 水 4  1100 (ML6420A3007-E    1600 (ML7421A8035-E ML8824A1820)
                                         ML7420A8088-E
                                         ML8824A0620
                                         ML7425A8018-E)
V5011S3S015 DN15 蒸汽 4 1100 (ML8824A0620) 1600 (ML8824A1820)
V5011S3W020 DN20 水 6.3 1100 (ML6420A3007-E   1600 (ML7421A8035-E ML8824A1820)
                                           ML7420A8088-E
                                           ML8824A0620
                                           ML7425A8018-E)
V5011S3S020 DN20 蒸汽 6.3 1100 (ML8824A0620) 1600 (ML8824A1820)
V5011S3W025 DN25 水 10    780 (ML6420A3007-E  1600 (ML7421A8035-E ML8824A1820)
                                            ML7420A8088-E
                                            ML8824A0620
                                            ML7425A8018-E)
V5011S3S025 DN25 蒸汽 10 780 (ML8824A0620) 1600 (ML8824A1820)
V5011S3W032 DN32 水 16   500 (ML6420A3007-E   1600 (ML8824A1820)
                                           ML7420A8088-E
                                           ML8824A0620
                                           ML7425A8018-E)
V5011S3S032 DN32 蒸汽 16 500 (ML8824A0620) 1600 (ML8824A1820)
V5011S3W040 DN40 水 25 300 (ML8824A0620) 950 (ML8824A1820)
V5011S3S040 DN40 蒸汽 25 300 (ML8824A0620) 950 (ML8824A1820)
V5011S3W050 DN50 水 40 200 (ML8824A0620) 630 (ML8824A1820)
V5011S3S050 DN50 蒸汽 40 200 (ML8824A0620) 630 (ML8824A1820)
尺寸 (mm)
阀门口径 A B C Y1 A-AB关闭 重量kg
DN15 83 28.5 55 97 0.69
DN20 83 29.5 55 97 0.77
DN25 103 35.5 63 102 1.11
DN32 120 39.5 76.5 107 1.53
DN40 130 44.5 82.5 107 1.86
DN50 150 53.5 94 107 2.59
