V5011S2S015 V5011S2S020 V5011S2系列二通螺纹连接座阀

V5011S2W系列二通螺纹连接座阀可与ML74/ML64/ML88系列阀门执行器相连,常应用于暖通空调系统的冷热水控制.V5011S2S系列二通螺纹连接座阀可与ML88系列阀门执行器连接,常应用于蒸汽加湿控制.

咨询热线：021-34170098

立即咨询

产品介绍

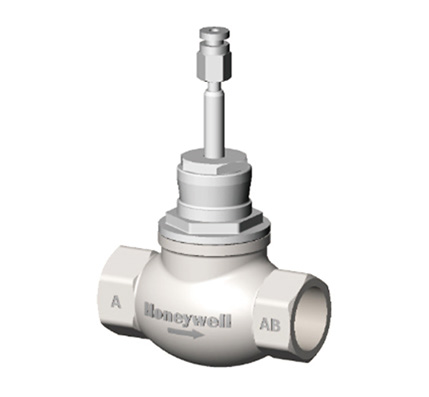

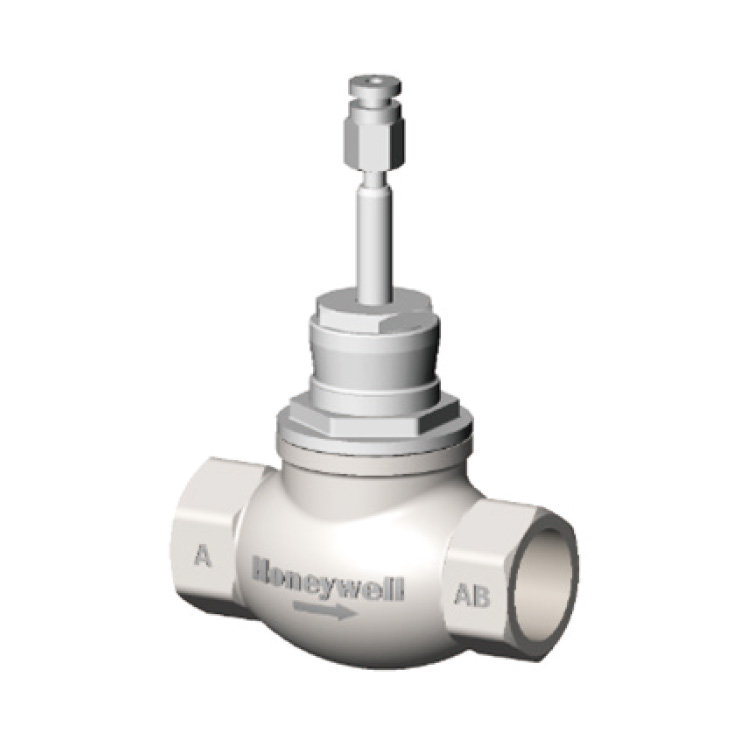

V5011S2系列二通螺纹连接座阀

产品概述
V5011S2W系列二通螺纹连接座阀可与ML74/ML64/ML88系列阀门执行器相连，常应用于暖通空调系统的冷热水控制。
V5011S2S系列二通螺纹连接座阀可与ML88系列阀门执行器连接，常应用于蒸汽加湿控制。

产品特点
- 低泄漏率
- 使用寿命长
- 阀杆精确定位，确保温度控制
- 无需配件，可与执行器快速安装
技术参数
规格
公称压力 PN20
口径 DN15 – DN50
流量特性 等百分比
泄漏率 ≤0.01% of Kvs
可调比 50:1
适用介质 冷热水，饱和蒸汽
介质温度 水：-25~130℃
蒸汽：-25~180℃
额定行程
DN15-DN20：10mm
DN25：15mm
DN32-DN50：20mm
材质
阀体：不锈钢
阀杆：不锈钢
阀芯：不锈钢
连接方式 螺纹（ISO7-1）
动作方向 阀杆向下关闭
安装要求
- 介质水必须符合 GB/T 29044-2012
采暖空调系统水质要求。
- 阀杆位置不得低于水平面。
- 流体流向应与阀体流向箭头方向一致。
- 强烈推荐阀前安装过滤器。
订货信息和技术参数
阀门规格 执行器关断压差（kPa）
型号 口径 介质 Kvs(m3/h)         600N                             1800N
V5011S2W015 DN15 水 4   1100 (ML6420A3007-E     1600 (ML7421A8035-E ML8824A1820)
                                           ML7420A8088-E
                                           ML8824A0620
                                           ML7425A8018-E)
V5011S2S015 DN15 蒸汽 4  1100 (ML8824A0620) 1600 (ML8824A1820)
V5011S2W020 DN20 水 6.3 1100 (ML6420A3007-E     1600 (ML7421A8035-E ML8824A1820)
                                            ML7420A8088-E
                                            ML8824A0620
                                            ML7425A8018-E)
V5011S2S020 DN20 蒸汽 6.3 1100 (ML8824A0620) 1600 (ML8824A1820)
V5011S2W025 DN25 水   10  780 (ML6420A3007-E     1600 (ML7421A8035-E ML8824A1820)
                                             ML7420A8088-E
                                             ML8824A0620
                                             ML7425A8018-E)
V5011S2S025 DN25 蒸汽 10 780 (ML8824A0620) 1600 (ML8824A1820)
V5011S2W032 DN32 水 16   500 (ML6420A3007-E       1600 (ML8824A1820)
                                                   ML7420A8088-E
                                                   ML8824A0620
                                                   ML7425A8018-E)
V5011S2S032 DN32 蒸汽 16 500 (ML8824A0620) 1600 (ML8824A1820)
V5011S2W040 DN40 水 25 300 (ML8824A0620) 950 (ML8824A1820)
V5011S2S040 DN40 蒸汽 25 300 (ML8824A0620) 950 (ML8824A1820)
V5011S2W050 DN50 水 40 200 (ML8824A0620) 630 (ML8824A1820)
V5011S2S050 DN50 蒸汽 40 200 (ML8824A0620) 630 (ML8824A1820)
注：V5011S2S 蒸汽阀需配置 ML88 执行器 ( 无需高温组件 )
尺寸 (mm)
阀门口径 A B Y1 阀门关闭 重量 kg
DN15 83 139.5 87 0.59
DN20 83 144 87 0.63
DN25 103 160 87 1.03
DN32 120 168.5 87 1.32
DN40 130 177 87 1.75
DN50 150 195.5 87 2.43
