CS系列弹簧复位风阀执行器

CS系列弹簧复位风阀执行器,此系列弹簧复位风门执行器主要用于暖通空调(HVAC)系统,可用以驱动各种要求弹簧复位故障保护控制的阀门.

咨询热线:021-34170098

立即咨询

产品介绍
CS系列弹簧复位风阀执行器
弹簧复位风门执行器主要用于暖通空调(HVAC)系统,可用以驱动各种要求弹簧复位故障保护控制的阀门.
特性
- 具有5Nm、10Nm和20Nm三种扭矩类别
- 具有自对中轴适配器,使执行器能够适用不同轴径大小的风门
- 可以在整个行程范围内以5°为增量调整机械行程限位
- 机械位置指示功能
- 配备有六角扳手,便于用户在断电或没有控制信号输入时对执行器手动调节,带锁定功能
- 具有可供用户选择的可现场安装的外置辅助开关
- 具有选择旋转方式和停止/关闭状态的旋钮,可调节多种运行模式
- 具有过载保护功能
- 95°的旋转角度行程确保执行器关闭风门时更加紧密
- 对输入信号滤波,避免"电子噪音",使执行器运行更加精确、稳定
- 可拆卸接线盖的设计及Honeywell统一的接线标准,使安装、接线更快捷
- 直接耦合的设计,使执行器安装省时省力,运行更加稳定
安装风门轴尺寸
- 圆轴(直径):10~27mm
- 方轴(对角线长): 13~19mm
- 轴长度:最小25mm,建议76mm
附件
风门执行器辅助开关SW2-CS
功能
- 可现场安装的零配件
- 能够代替内部辅助开关的功能
- 设定点可以调节,用户可以自由确定连接设定点的位置
特点
- 两个可调整的单刀双掷开关
- 包含执行器位置指示功能
- 配备可拆卸的配线接线盖,不需要额外的联结箱
参数
SW2-CS:2* SPDT, AC100V/230V, 5A(阻性)/3A(感性)应用于CS05、CSI0、CS20系列风阀执行器
技术参数
电气连接:接线端子的允许电缆规格为0.344- 2.0m㎡
旋转角度:大至95° ± 3° ; 可以5°为最小增量调节旋转行程
工作条件:运行温度-40°C ~ +60°C ; 存放温度-40°C ~ +70°C ;  相对湿度5~95%,无冷凝
防护等级:IP54, NEMA2
维护:免维护
认证:UL
订货型号
型号  扭矩 (Nm)  控制信号  工作电源  控制方式      运行时间       功耗 (CVA)  内置辅助开关
                                                                      打开(秒)  复位(秒)
CS4105A1002  5  On-Off  100-250Vac 开关         45±5      20         45VA
CS8105A1008  5 On-Off 24Vac/dc 开关               45±5      20         25VA
CS7505A2008  5 0(2)-10V 24Vac/dc 调节/浮点      90        20          13VA
CS4110A1002 10 On-Off 100-250Vac 开关          45±5      20          45VA
CS4110A1200 10 On-Off 100-250Vac 开关          45±5      20          45VA
CS8110A1008 10 On-Off 24Vac/dc 开关              45±5      20          30VA
CS8110A1206 10 On-Off 24Vac/dc 开关              45±5      20          30VA
CS7510A2008 10 0(2)-10V 24Vac/dc 调节/浮点      90       20          14VA
CS7510A2206 10 0(2)-10V 24Vac/dc 调节/浮点      90       20          14VA
CS4120A1001 20 On-Off 100-250Vac 开关           45±5     20          60VA
CS4120A1209  20 On-Off 100-250Vac 开关          45±5     20          40VA
CS8120A1007 20  On-Off 24Vac/dc 开关              45±5     20          40VA
CS8120A1205 20  On-Off 24Vac/dc 开关              45±5     20          40VA
CS7520A2007 20 0C2J-10V 24Vac/dc 调节/浮点      90       20         16VA
CS7520A2205 20 0(2)-10V 24Vac/dc 调节/浮点       90       20         16VA

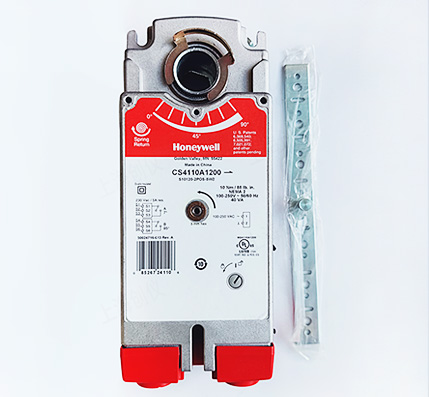

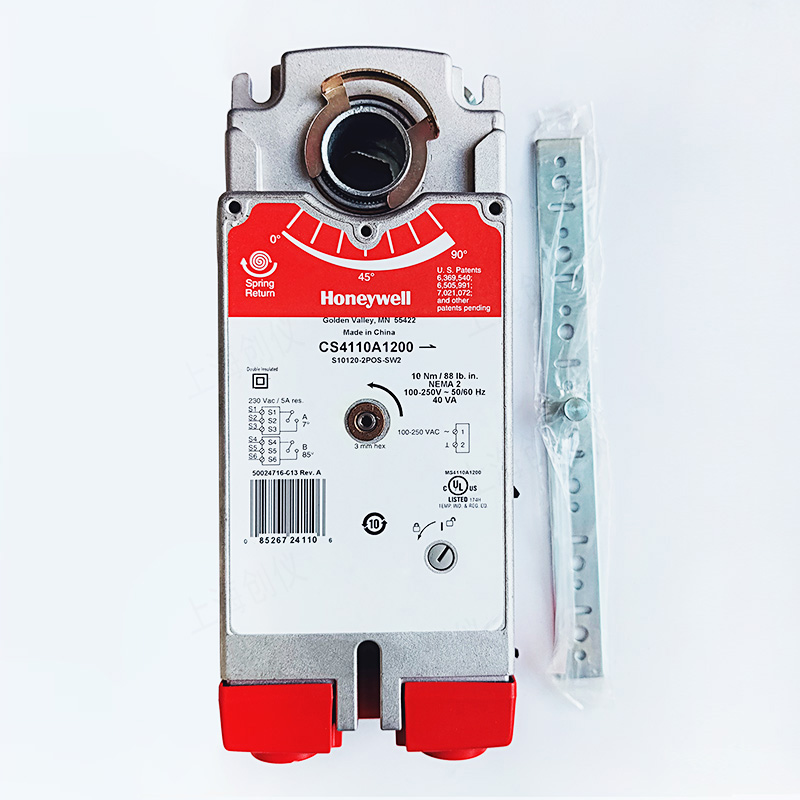

产品展示
