产品介绍
CS7510A2206 CS7510A2008 霍尼韦尔弹簧复位风阀执行器弹簧复位型风门驱动器CS系列风门执行器适用于电动风门控制,并可作为球阀的执行器,普遍应用于HVAC领域。
特点
带电子堵转保护的无刷直流辅助电机，用于浮点/调节型。
带电子堵转保护的无刷直流辅助电机，用于开关型。
各种尺寸的轴的自对中轴适配器（联轴器）。
有三种不同额定扭矩的型号：5血，lONm, 20Nm
可用于开关、单刀单掷（SPST）、线电压或低电压控制的型号。
可用于浮点或切换的单刀双掷（SPDT）控制的型号。
可用于比例电流或电压控制的型号。
有组合浮点/调节控制的型号。
有带零位和范围调节的型号。
有带线电压内部辅助开关的型号。
便于接线的检修盖。
带内置机械限位的金属外壳。
轴位置指示和刻度。
可手动旋转，带锁定功能。
符合CE标准并通过UL （cUL）注册。
所有型号按UL873使用阻燃线缆。
参数
电压：24V/230V, 50/60Hz （具体供电请参考附表）
装置重量：7 lb （3.2 kg）。
额定温度：-40° F 至 140° F （-40° C至60。C）。
装运和储存：-40° F 至 158° F （-40° C至70。C）。
额定混度：5%至9 5%相对混度，无冷凝。
电气连接：现场到螺旋接线端子（位于可取下的检修盖下）的接线至0. 344平方毫米）
电气额定值：24 VAC + 20% （Class 2）, 24 VDC
限位开关（两个单刀双掷）:
设定值（固定）：7。标称行程，85。标称行程。
额定值（极大负载）：
低电压型号：250 VAC, 5A （阻性），3A （感性）。
线电压型号：250 VAC, 5A （阻性）。
安装：自对中轴适配器（联轴器）。
圆形风门轴：0.375至1.06英寸（10至27毫米）。
方形风门轴：1/2至3/4英寸（13至19毫米）。
执行器可安装在轴的任何位置。
注：对于20血的型号：建议使用3/4英寸直径或更大的轴。
极小风门轴长：1英寸（25毫米）；建议3英寸（76毫米）
行程时间：90秒
型号 扭矩 控制信号 供电电压 限位开关 反馈信号 开关型 100-250Vac
CS4105A1002 5血 On-Off 100-250Vac — —
CS4110A1002 IONid On-Off 100-250Vac —
CS4110A1200 10Nm On-Off 100-250Vac 2 —
CS4120A1001 20Nm On-Off 100-250Vac — —
CS4120A1209 20Nm On-Off 100-250Vac 2 — 24Vac/dc
CS8105A1008 5Nm On-Off 24Vac/dc±1 5% 一 一
CS8110A1008 IONid On-Off 24Vac/dc ±1 5% — -
CS8110A1206 IONid On-Off 24Vac/dc ±1 5% 2 一
CS8120A1007 20Nid On-Off 24Vac/dc±1 5% -
CS8120A1205 20Nid On-Off 24Vac/dc±1 5% 2 —
调节型 24Vac/dc
CS7505A2008 5Nm 浮点 /0-10Vdc 24Vac/dc ±1 5% 一 0-10Vdc
CS7510A2008 IONid 浮点 /0-10Vdc 24Vac/dc±1 5% 一 0-10Vdc
CS7510A2206 IONid 浮点 /0-10Vdc 24Vac/dc士1 5% 2 0-10Vdc
CS7510H2209 IONid 浮点 /0-10Vdc 24Vac/dc ±1 5% 2 0-10Vdc
CS7520A2007 20Nm 浮点 /0-10Vdc 24Vac/dc ±1 5% - 0-10Vdc
CS7520A2205 20Nro 浮点 /0-10Vdc 24Vac/dc+1 5% 2 O-lOVdc
CS7520H2208 20Nro 浮点 /0-10Vdc 24Vac/dc±1 5% 2 0-10Vdc
目前常备现货型号如下：
CS7510A2008
CS7520A2007
CS4110A1002
CS4120A1001
CS7510A2206

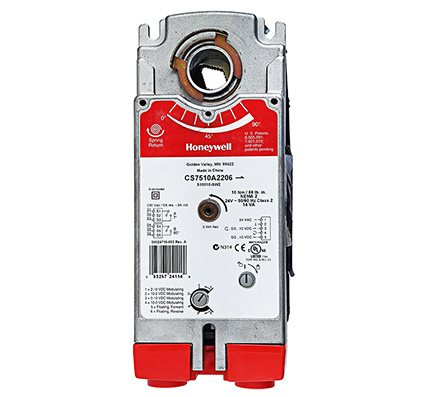

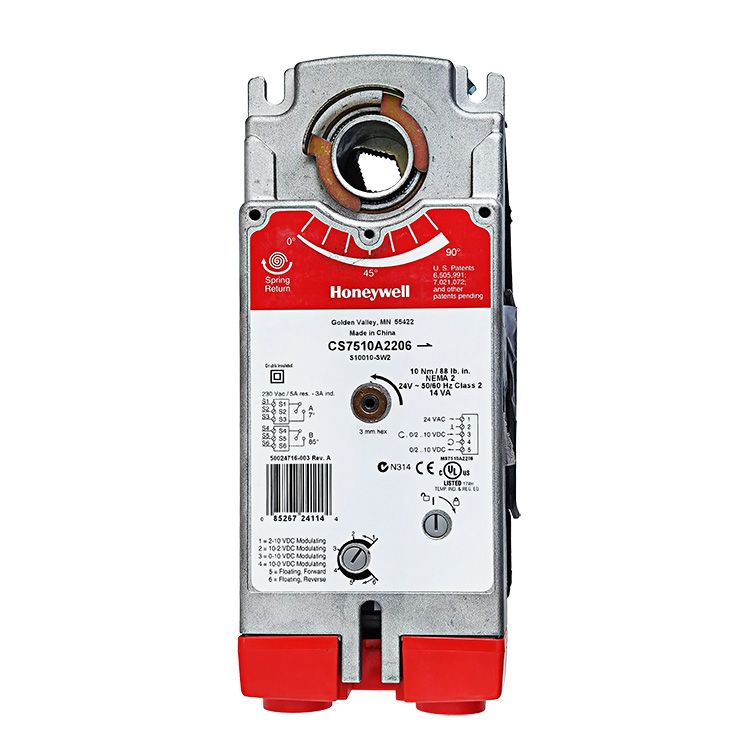

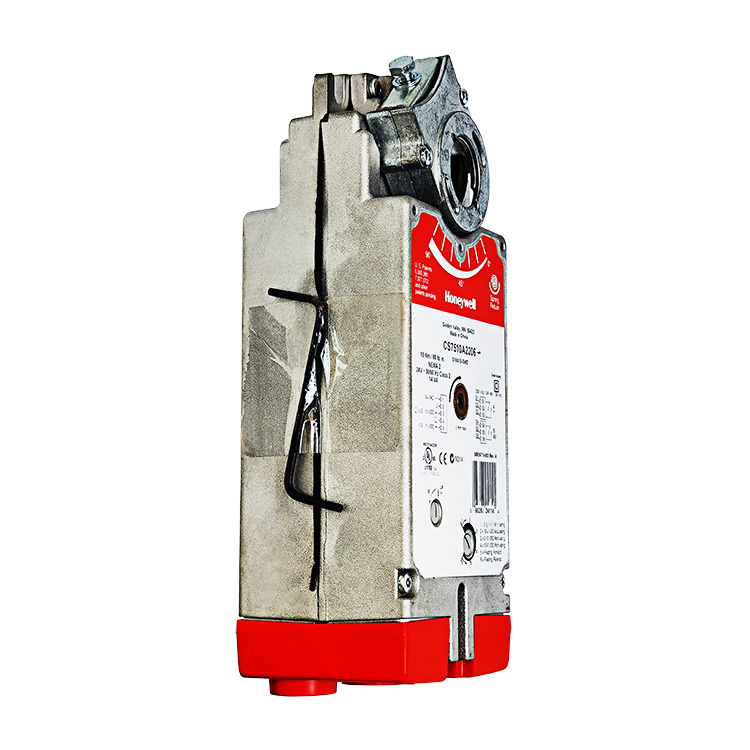

图为CS7510A2206霍尼韦尔弹簧复位风阀执行器
上海创仪代理CS7510A2206 CS7510A2008 霍尼韦尔弹簧复位风阀执行器,欢迎咨询合作！
