动态压差平衡阀VDPC16系列
VDPC系列动态压差平衡阀主要用于中央空调水系统,通常与静态平衡阀配套使用,通过调试可以实现中央空调水系统的全面水力平衡.
咨询热线：021-34170098
产品介绍
水力平衡阀动态压差平衡阀VDPC系列霍尼韦尔VDPC系列动态压差平衡阀内含平衡阀芯,高性能膜片和弹簧组成的动态压差平衡组件.
可用于控制一台控制阀门或者一段空调系统管路(包含若干空调末端设备和控制阀门)两端的压差平衡，
使其不受系统压差变化的影响,实现阀门或者分支管路的流量稳定,提高阀门的调节精度,消除空调末端设备温度波动,延长控制阀门的使用时间.
VDPC系列动态压差平衡阀主要用于中央空调水系统,通常与静态平衡阀配套使用,通过调试可以实现中央空调水系统的全面水力平衡.
特点
- 高性能弹簧和膜片
- 数字手轮,压差设置调试方便快捷
- 压差控制范围分段式设计(高/低压差型号),压差控制精度更高
- 简单的排气孔设计,可以轻松排进管内空气
- 外形紧凑,标配管道焊接接头,安装方便
技术参数
口径： DN25-DN150
公称压力： PN16
极大压差： DN25-DN50：250kPa; DN65-DN150：350kPa
连接方式： DN25-DN50：螺纹连接(BSPP); DN65-DN150：法兰连接(ISO7005-2)
介质：适用介质：冷热水,高至50%浓度乙二醇溶液 介质温度：-10...120 °C
材料
阀体：DN25-DN50：黄铜 HPb59-1 DN65-DN150：球墨铸铁 QT450-10
阀杆：DN25-DN50：黄铜 HPb59-1 DN65-DN150：不锈钢 SS304
阀芯：DN25-DN50：黄铜 HPb59-1 DN65-DN250：不锈钢 SS304
弹簧：不锈钢SS304
膜片：EPDM+增强纤维
订货号和选型参数
产品型号 阀门口径 PN Kv值m³/h 压差控制范围kPa 连接方式
VDPC16R-025L DN25 PN16 4.6 5-30 螺纹
VDPC16R-025H DN25 PN16 4.6 25-70 螺纹
VDPC16R-032L DN32 PN16 8.2 5-30 螺纹
VDPC16R-032H DN32 PN16 8.2 25-70 螺纹
VDPC16R-040L DN40 PN16 14 5-30 螺纹
VDPC16R-040H DN40 PN16 14 25-70 螺纹
VDPC16R-050L DN50 PN16 21.8 5-30 螺纹
VDPC16R-050H DN50 PN16 21.8 25-70 螺纹
VDPC16F-065L DN65 PN16 62 20-80 法兰
VDPC16F-065H DN65 PN16 62 40-160 法兰
VDPC16F-080L DN80 PN16 80 20-80 法兰
VDPC16F-080H DN80 PN16 80 40-160 法兰
VDPC16F-100L DN100 PN16 124 20-80 法兰
VDPC16F-100H DN100 PN16 124 40-160 法兰
VDPC16F-125L DN125 PN16 173 20-80 法兰
VDPC16F-125H DN125 PN16 173 40-160 法兰
VDPC16F-150L DN150 PN16 205 20-80 法兰
VDPC16F-150H DN150 PN16 205 40-160 法兰

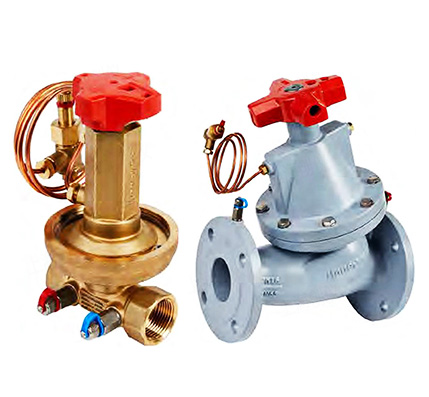

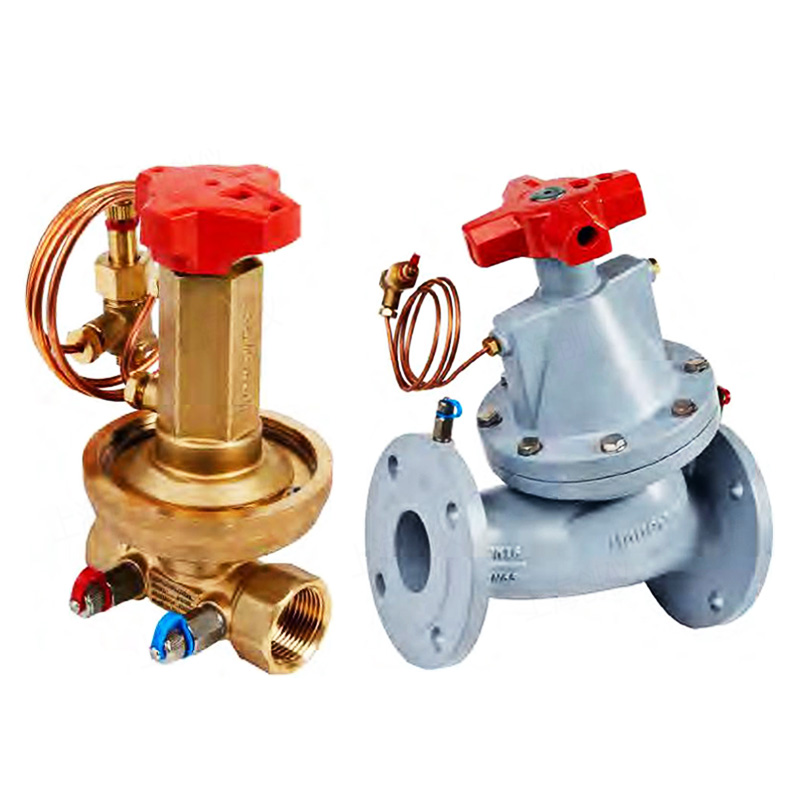

产品展示
