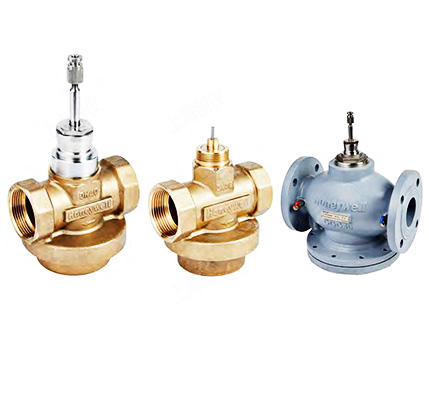

水力平衡阀VPIC系列

霍尼韦尔VPIC系列动态压差平衡电动调节阀主要用于控制空调末端设备(空气处理机组,新风处理机组,组合式空调机组等)和其他需要进行调节和平衡控制的设备.

咨询热线:021-34170098

立即咨询

产品介绍
动态压差平衡电动调节阀水力平衡阀VPIC系列
霍尼韦尔VPIC系列动态压差平衡电动调节阀主要用于控制空调末端设备(空气处理机组,新风处理机组,组合式空调机组等)和其他需要进行调节和平衡控制的设备.
VPIC系列动态压差平衡电动调节阀内置直行程调节阀芯和动态压差平衡组件,配合电动执行器可以实现电动比例积分调节和动态压差平衡控制功能,选用ML8824B系列电动执行器可设定阀门的极大流量值,进一步提高阀门调节精度.VPIC系列动态压差平衡电动调节阀能高精度调节流量值,且不受水系统压差波动影响,使空调温度控制更准确无波动,有效提高空调系统的舒适性或满足工艺控制需求,同时实现有效节能.
特点
- 阀体和内部组件均采用高品质和高性能材料,持久耐用
- 调节阀芯为压力平衡型座阀阀芯,保证调节精度
- 内置动态压差平衡阀芯组件,结构紧凑
- 高性能弹簧和膜片,百万次寿命测试
- 平衡性能稳定,精度高
- 内置导压管
- 高关闭压差,极低泄漏率
技术参数
口径:DN15-DN250
公称压力:PN16&PN25
泄漏率:0.01%极大流量值*1
流量特性:等百分比
连接方式:DN15-DN50: 螺纹连接(BSPP); DN50-DN250: 法兰连接(ISO7005-2)
介质:适用介质:冷热水,高至50%浓度乙二醇溶液;介质温度:-10...120°C
材料
阀体: DN15-DN50: 黄铜HPb59-1; DN50-DN250: 球墨铸铁GGG40
阀杆: 不锈钢SS304
阀芯: 不锈钢SS304
弹簧: 不锈钢SS304
膜片: EPDM
(根据标准JB/T7387-2017 5.6.4条和6.7.2条规定:VPIC系列产品泄露率测试按照试验程序1进行,测试压力为0.35MPa.)
产品参数
产品型号 口径 承压等级 测压孔 极大流量值m³/h 压差控制范围kPa 行程 配套执行器行程 执行器推力  关闭压差kPa 连接方式
VPIC16R-S15 DN15 PN16 无 0.8 35-500 4mm M7410E5001*1 90N ≥600 螺纹
VPIC16R-S20 DN20 PN16 无 1.3 35-500 4mm M7410E5001*1 90N ≥600 螺纹
VPIC16R-S25 DN25 PN16 无 2 35-500 6mm M7410E2026 180N ≥600 螺纹
VPIC16R-S32 DN32 PN16 无 3.1 35-500 6mm M7410E2034 300N ≥600 螺纹
VPIC16R-S15P DN15 PN16 有 0.8 35-500 4mm M7410E5001*1 90N ≥600 螺纹
VPIC16R-S20P DN20 PN16 有 1.3 35-500 4mm M7410E5001*1 90N ≥600 螺纹
VPIC16R-S25P DN25 PN16 有 2 35-500 6mm M7410E2026 180N ≥600 螺纹
VPIC16R-S32P DN32 PN16 有 3.1 35-500 6mm M7410E2034 300N ≥600 螺纹
VPIC16R-025 DN25 PN16 无 2 35-500 20mm ML8824A0620-BV/ML8824B0620-BV/ML7420A8088-E 600N ≥400 螺纹
VPIC16R-032 DN32 PN16 无 4 35-500 20mm  ML8824A0620-BV/ML8824B0620-BV/ML7420A8088-E 600N ≥400 螺纹
VPIC16R-040 DN40 PN16 无 6 35-500 20mm  ML8824A0620-BV/ML8824B0620-BV/ML7420A8088-E 600N ≥400 螺纹
VPIC16R-050 DN50 PN16 无 8 35-500 20mm  ML8824A0620-BV/ML8824B0620-BV/ML7420A8088-E 600N ≥400 螺纹
VPIC16R-025P DN25 PN16 有 2 35-500 20mm ML8824A0620-BV/ML8824B0620-BV/ML7420A8088-E 600N ≥400 螺纹
VPIC16R-032P DN32 PN16 有 4 35-500 20mm  ML8824A0620-BV/ML8824B0620-BV/ML7420A8088-E 600N ≥400 螺纹
VPIC16R-040P DN40 PN16 有 6 35-500 20mm  ML8824A0620-BV/ML8824B0620-BV/ML7420A8088-E 600N ≥400 螺纹
VPIC16R-050P DN50 PN16 有 8 35-500 20mm  ML8824A0620-BV/ML8824B0620-BV/ML7420A8088-E 600N ≥400 螺纹
VPIC16F-050P DN50 PN16 有 13 35-400 20mm  ML8824A0620-BV/ML8824B0620-BV/ML7420A8088-E 600N ≥600 法兰
VPIC16F-065P DN65 PN16 有 26 35-400 20mm  ML8824A0620-BV/ML8824B0620-BV/ML7420A8088-E 600N ≥600 法兰
VPIC16F-080P DN80 PN16 有 32 35-400 40mm ML8824A1840-BV/ML8824B1840-BV/ML7421B8012-E 1800N ≥600 法兰
VPIC16F-100P DN100 PN16 有 55 40-400 40mm  ML8824A1840-BV/ML8824B1840-BV/ML7421B8012-E 1800N ≥600 法兰
VPIC16F-125P DN125 PN16 有 90 45-400 40mm  ML8824A1840-BV/ML8824B1840-BV/ML7421B8012-E 1800N ≥600 法兰
VPIC16F-150P DN150 PN16 有 145 45-400 40mm  ML8824A1840-BV/ML8824B1840-BV/ML7421B8012-E 1800N ≥600 法兰
VPIC16F-200P DN200 PN16 有 208 45-400 40mm ML3524 3500N ≥600 法兰
VPIC16F-250P DN250 PN16 有 240 45-400 40mm ML3524 3500N ≥600 法兰
(经测试,M7410E5001有效行程超过4mm,适用于行程为4mm的短行程PICV.4mm行程的PICV亦可选择M7410E2026配套.)
产品参数
产品型号 口径 承压等级 测压孔 极大流量值m³/h 压差控制范围kPa 行程 配套执行器行程 执行器推力  关闭压差kPa 连接方式
VPIC25R-S15 DN15 PN25 无 0.8 35-500 4mm M7410E5001*1 90N ≥600 螺纹
VPIC25R-S20 DN20 PN25 无 1.3 35-500 4mm M7410E5001*1 90N ≥600 螺纹
VPIC25R-S25 DN25 PN25 无 2 35-500 6mm M7410E2026 180N ≥600 螺纹
VPIC25R-S32 DN32 PN25 无 3.1 35-500 6mm M7410E2034 300N ≥600 螺纹
VPIC25R-S15P DN15 PN25 有 0.8 35-500 4mm M7410E5001*1 90N ≥600 螺纹
VPIC25R-S20P DN20 PN25 有 1.3 35-500 4mm M7410E5001*1 90N ≥600 螺纹
VPIC25R-S25P DN25 PN25 有 2 35-500 6mm M7410E2026 180N ≥600 螺纹
VPIC25R-S32P DN32 PN25 有 3.1 35-500 6mm M7410E2034 300N ≥600 螺纹
VPIC25R-025 DN25 PN25 无 2 35-500 20mm ML8824A0620-BV/ML8824B0620-BV/ML7420A8088-E 600N ≥400 螺纹
VPIC25R-032 DN32 PN25 无 4 35-500 20mm  ML8824A0620-BV/ML8824B0620-BV/ML7420A8088-E 600N ≥400 螺纹
VPIC25R-040 DN40 PN25 无 6 35-500 20mm  ML8824A0620-BV/ML8824B0620-BV/ML7420A8088-E 600N ≥400 螺纹
VPIC25R-050 DN50 PN25 无 8 35-500 20mm  ML8824A0620-BV/ML8824B0620-BV/ML7420A8088-E 600N ≥400 螺纹
VPIC25R-025P DN25 PN25 有 2 35-500 20mm  ML8824A0620-BV/ML8824B0620-BV/ML7420A8088-E 600N ≥400 螺纹
VPIC25R-032P DN32 PN25 有 4 35-500 20mm  ML8824A0620-BV/ML8824B0620-BV/ML7420A8088-E 600N ≥400 螺纹
VPIC25R-040P DN40 PN25 有 6 35-500 20mm  ML8824A0620-BV/ML8824B0620-BV/ML7420A8088-E 600N ≥400 螺纹
VPIC25R-050P DN50 PN25 有 8 35-500 20mm  ML8824A0620-BV/ML8824B0620-BV/ML7420A8088-E 600N ≥400 螺纹
VPIC25F-050P DN50 PN25 有 13 35-400 20mm  ML8824A0620-BV/ML8824B0620-BV/ML7420A8088-E 600N ≥600 法兰
VPIC25F-065P DN65 PN25 有 21 35-400 20mm  ML8824A0620-BV/ML8824B0620-BV/ML7420A8088-E 600N ≥600 法兰
VPIC25F-080P DN80 PN25 有 28 35-400 40mm ML8824A1840-BV/ML8824B1840-BV/ML7421B8012-E 1800N ≥600 法兰
VPIC25F-100P DN100 PN25 有 50 40-400 40mm  ML8824A1840-BV/ML8824B1840-BV/ML7421B8012-E 1800N ≥600 法兰
VPIC25F-125P DN125 PN25 有 90 40-400 40mm  ML8824A1840-BV/ML8824B1840-BV/ML7421B8012-E 1800N ≥600 法兰
VPIC25F-150P DN150 PN25 有 145 45-400 40mm  ML8824A1840-BV/ML8824B1840-BV/ML7421B8012-E 1800N ≥600 法兰
VPIC25F-200P DN200 PN25 有 208 45-400 40mm ML3524 3500N ≥600 法兰
VPIC25F-250P DN250 PN25 有 240 45-400 40mm ML3524 3500N ≥600 法兰
(经测试,M7410E5001有效行程超过4mm,适用于行程为4mm的短行程PICV.4mm行程的PICV亦可选择M7410E2026配套.)

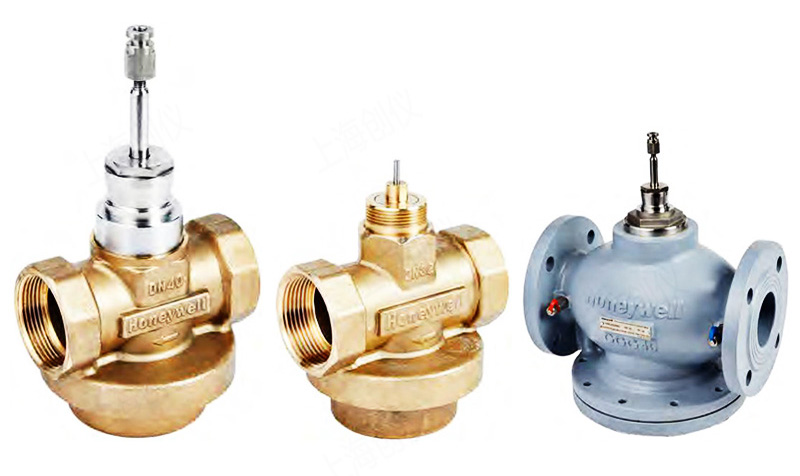

产品展示
