OM-9 2000N蝶阀执行器

OM-X /OM-E 系列电动执行器可以应用于商业楼宇、公共建筑及城市管网的水系统或通风系统中,可以实现调节量或开关量控制.

咨询热线：021-34170098

立即咨询

产品介绍
蝶阀执行器OM-9 2000N配V4BFW16-450霍尼韦尔蝶阀阀门

概述

OM-X /OM-E 系列电动执行器可以应用于商业楼宇、公共建筑及城市管网的水系统或通风系统中,可以实现调节量或开关量控制.
OM-E系列的调节型产品可接受多种控制信号,如4~20mA, 1~5V或 2 ~10V(可现场设定).
OM系列还能提供反馈信号.开关型的在开位和关位反馈无源干结点信号;调节型的是模拟信号(2~10V或4~20mA).

特征

型号全 (输出扭矩 50-3500Nm)
开关控制或模拟量控制
强制手动操作,无需离合机构
位置自锁
机械指针位置指示
加热器预防冷凝;标准型号带有辅助开关.
IP66 防护等级

规格

电源 220Vac, 50/60 Hz
运行时间
行程  90o   5o
控制(调节型)  4~20mA, 1~5V 或 2~10V
反馈 (调节型)  4~20mA 或 2~10V
防护等级  IP66
环境温度 -30℃ to +65℃
位置指示 指针连续位置指示
强制手动操作 无离合器设计
加热器 15W 220V 防冷凝
外壳材料 铝合金
外壳表面处理  粉末喷涂
过载保护 内置过热保护,125±5℃停机,95± 5℃恢复.

霍尼韦尔电动阀门特点

- 铸铁阀体,对夹式.
- 口径范围 (DN50...600)
- 控制方式：开关及模拟型
- 可视机械位置指示
- 防结露加热器和2个限位开关
- 防护等级为IP67

技术参数

口径： DN50-DN600
压力： PN16
温度： -10 至 90℃
阀体： 铸铁 GG25(DN50 ~ DN150)
GGG400(DN200 ~ DN600)
阀杆： 不锈钢 SS416
阀板： 环氧树脂涂层
密封圈： EPDM
执行头
马达： 220VAC, 50/60Hz
角度： 90度
±5度
防护等级：IP67 防水
环境温度：-5 至 65℃
指示： 连续位置指示
加热器： 防结露

霍尼韦尔电动蝶阀阀门阀体型号,霍尼韦尔电动阀门执行器订货型号：

(开关型） 订货型号（调节型） 额定扭矩(Nm) 运行时间@ 50Hz (sec)功耗(Watts)手动操作 重量(Kg)
OM-1-E OM-P1-E 50 25 6 手柄 4
OM-2-E OM-P2-E 90 35 25 手轮 11
OM-3-E OM-P3-E 150 35 40 手轮 11
OM-4-E OM-P4-E 400 45 60 手轮 19
OM-5-E OM-P5-E 500 45 60 手轮 19
OM-6-E OM-P6-E 650 45 60 手轮 19
OM-7-E OM-P7-E 1000 55 90 手轮 38
OM-8-E OM-P8-E 1500 55 120 手轮 38
OM-9-E OM-P9-E 2000 95 120 手轮 78
OM-10-E OM-P10-E 2500 95 140 手轮 78
OM-12-E OM-P12-E 3500 95 200 手轮 82
说明：
1.OM-1-E和OM-P1-E的手动操作位置在执行器底部.
2.调节型执行器的出厂默认输入输出信号均为4-20mA.

台湾产 霍尼韦尔电动蝶阀阀门阀体型号,霍尼韦尔电动阀门执行器订货型号：

OS# On-Off OS# Modulating Max Torque (Nm) Run Time at 60Hz (sec) Power Consumption (Watts)
OM-1 OM-P1 35 12 10
OM-2 OM-P2 90 15 40
OM-3 OM-P3 150 22 40
OM-4 OM-P4 400 16 120
OM-5 OM-P5 500 22 120
OM-6 OM-P6 650 28 120
OM-7 OM-P7 1000 46 180
OM-8 OM-P8 1500 46 220
OM-9 OM-P9 2000 58 180
OM-10 OM-P10 2500 58 220
OM-11 OM-P11 3000 58 250
OM-12 OM-P12 3500 58 300

V4系列电动蝶阀

概 述
V4 系列对夹式蝶阀可应用于制冷和加热系统,也可应用于工业和水处理系统.
V4 系列蝶阀有开关型,也有模拟调节型 (4~20mA,0(2)~10v, 1~5v) 可用DIP开关选择.
口径 ON/OFF 型号 执行器型号 型号  执行器型号 力矩(Nm) 时间(s/60Hz)功率 (Watts)Kvs (m3/h)
DN50 V4ABFW16-050-012 OM-1 V4ABFW16-050-112 OM-P1 35 12 10 109
DN65 V4ABFW16-065-012 OM-1 V4ABFW16-065-112 OM-P1 35 12 10 177
DN80 V4ABFW16-080-012 OM-1 V4ABFW16-080-112 OM-P1 35 12 10 243
DN100 V4ABFW16-100-012 OM-1 V4ABFW16-100-112 OM-P1 35 12 10 483
DN125 V4ABFW16-125-012 OM-2 V4ABFW16-125-112 OM-P2 90 15 40 822
DN150 V4ABFW16-150-012 OM-2 V4ABFW16-150-112 OM-P2 90 15 40 1270
DN200 V4ABFW16-200-012 OM-3 V4ABFW16-200-112 OM-P3 150 22 40 2550
DN250 V4ABFW16-250-012 OM-4 V4ABFW16-250-112 OM-P4 400 16 120 4342
DN300 V4ABFW16-300-012 OM-4 V4ABFW16-300-112 OM-P4 400 16 120 6708
DN350 V4ABFW16-350-012 OM-7 V4ABFW16-350-112 OM-P7 1000 46 180 9793
DN400 V4ABFW16-400-012 OM-8 V4ABFW16-400-112 OM-P8 1500 46 220 13467
DN450 V4ABFW16-450-012 OM-9 V4ABFW16-450-112 OM-P9 2000 58 180 17836
DN500 V4ABFW16-500-012 OM-10 V4ABFW16-500-112 OM-P10 2500 58 220 22933
DN600 V4ABFW16-600-012 OM-12 V4ABFW16-600-112 OM-P12 3500 58 300 35431

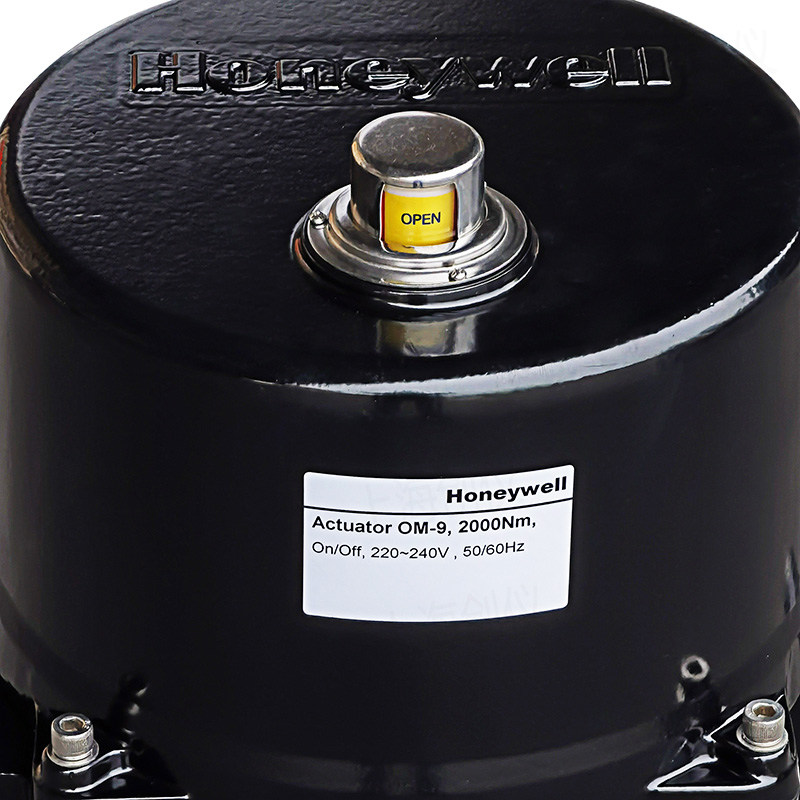

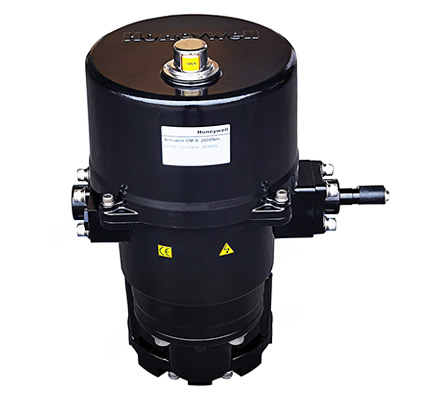

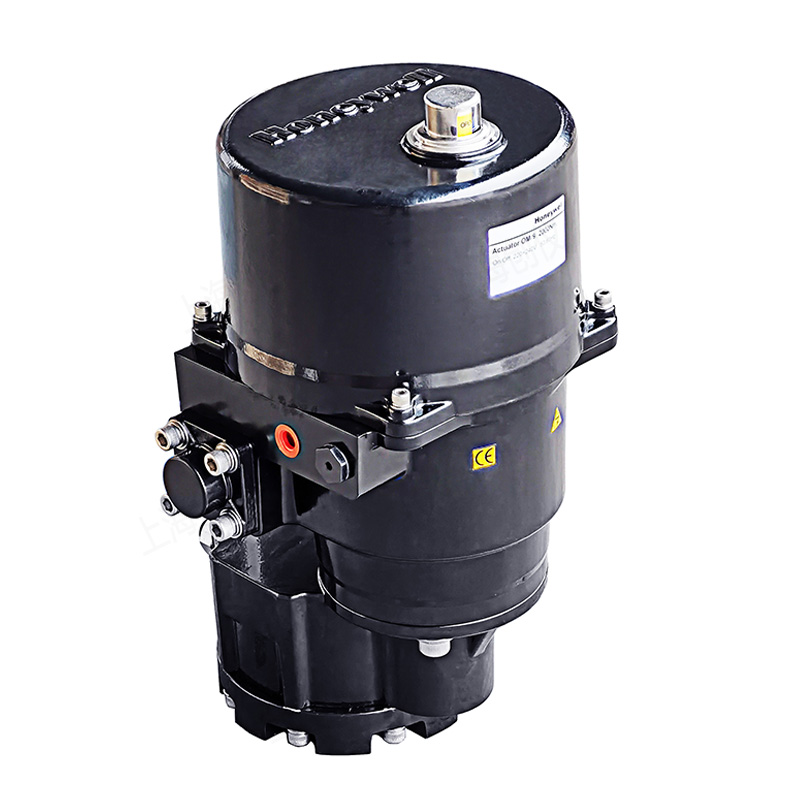

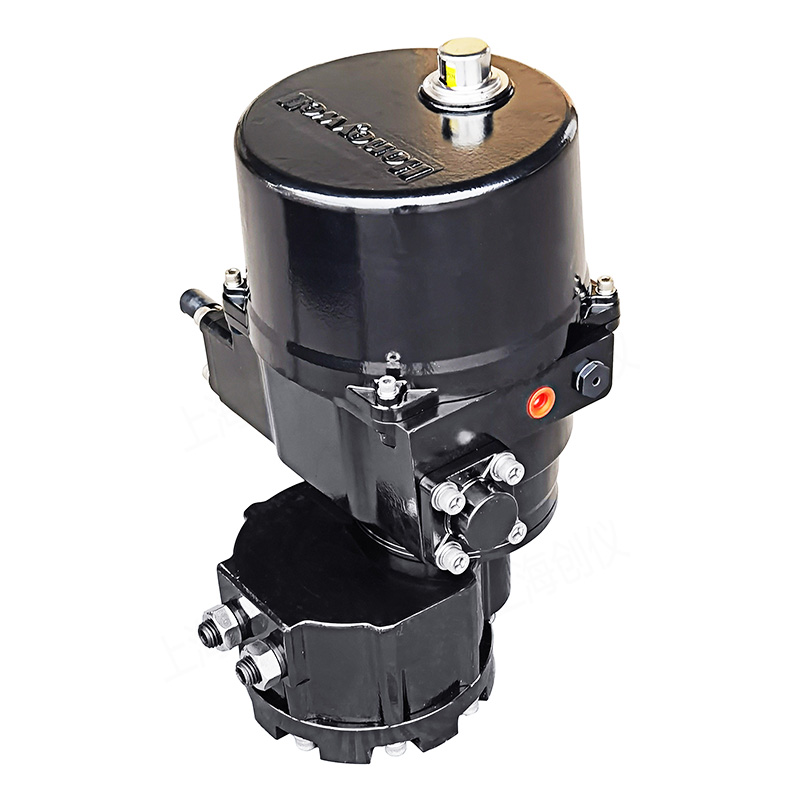

产品展示

OM系列还能提供反馈信号.开关型的在开位和关位反馈无源干结点信号;调节型的是模拟信号(2~10V或4~20mA).

OM-E系列的调节型产品可接受多种控制信号,如4~20mA, 1~5V或2 ~10V(可现场设定).
