开关型蝶阀执行器OM-3

OM-E系列电动执行器可以应用于商业楼宇,公共建筑及城市管网的水系统或通风系统中,可以实现调节量或开关量控制.OM-E系列的调节型产品可接受多种控制信号,如4~20mA,1~5V或 2 ~10V(可现场设定).反馈信号.开关型的在开位和关位反馈无源干结点信号;调节型的是模拟信号(2~10V或4~20mA).

咨询热线：021-34170098

立即咨询

产品介绍
OM-3 OM-7 OM-9霍尼韦尔开关蝶阀执行器现货批发零售

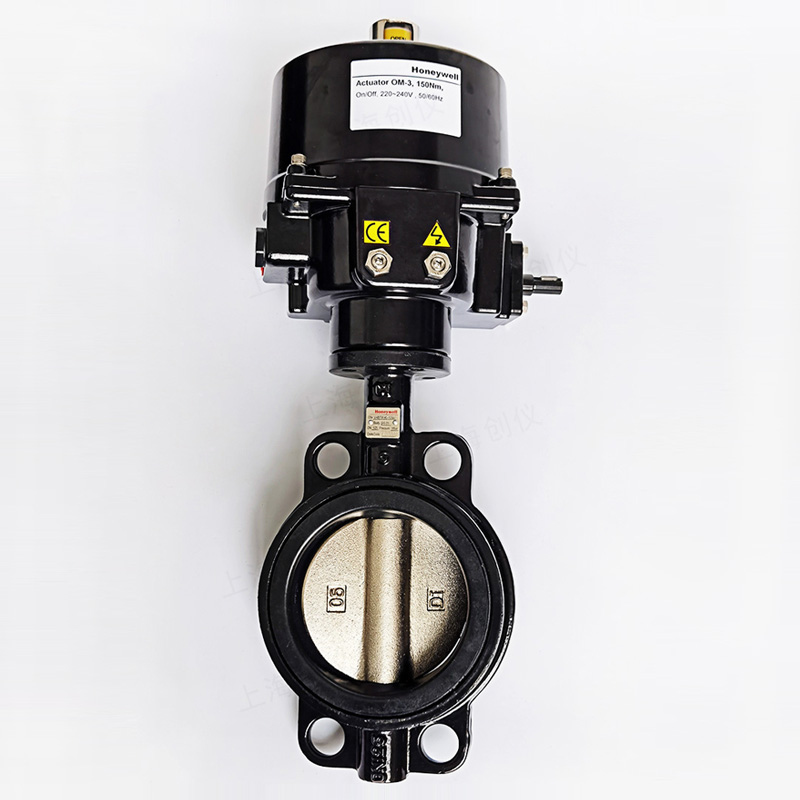

OM-3 开关型蝶阀执行器可以搭配使用蝶阀阀体
OM-3+V4ABFW16-200
OM-3+V4ABFW16-150
OM-3+V4ABFW16-125

霍尼韦尔蝶阀介绍：

V4BFW16系列对夹式蝶阀可应用于制冷和加热系统,流量系数大,流通能力强,口径可以DN600甚至更大,也可应用于工业和水处理系统.
V4BFW16系列蝶阀对应的蝶阀执行器有开关型,也有模拟调节型 (4~20mA,0(2)~10v, 1~5v))可用 DIP 开关选择.执行器开关蝶阀执行器与比例调节蝶阀执行器的区别是就是型号有没有P,比如OM-P1-E就是比例调节蝶阀执行器,OM-1-E就是开关型调节蝶阀执行器,另外OM-P及OM系列执行蝶阀执行器供电是220VAC,OM-XF系列则是24VAC供电.比如 蝶阀执行器 OM-1F 蝶阀执行器 OM-2F 蝶阀执行器 OM-3F 蝶阀执行器 OM-4F 都是24VAC供电.

霍尼韦尔蝶阀执行器特点：

- 铸铁阀体,对夹式.
- 口径范围 (DN50...600)
- 控制方式：开关及模拟型
- 可视机械位置指示
- 防结露加热器和2个限位开关
- 防护等级为IP67

技术参数

口径： DN50-DN600
压力： PN16
温度： -10 至 90℃
阀体： 铸铁 GG25(DN50 ~ DN150) GGG400(DN200 ~ DN600)
阀杆： 不锈钢 SS416
阀板： 环氧树脂涂层
密封圈： EPDM
执行头部分
马达： 220VAC, 50/60Hz
角度： 90o ±5o
防护等级：IP67 防水
环境温度：-5 至 65℃
指示： 连续位置指示
加热器： 防结露
蝶阀执行器 OM-1F
蝶阀执行器 OM-2F
蝶阀执行器 OM-3F
蝶阀执行器 OM-4F
蝶阀执行器 OM-6-E
蝶阀执行器 OM-8-E
蝶阀执行器 OM-9-E
蝶阀执行器 OM-P10-E
蝶阀执行器 OM-P1-E
蝶阀执行器 OM-P2-E
蝶阀执行器 OM-P4-E
蝶阀执行器 OM-P6-E
蝶阀执行器 OM-P7-E
蝶阀执行器 OM-P9-E
电动蝶阀 V4BFW16-050-2
电动蝶阀 V4BFW16-050U
电动蝶阀 V4BFW16-065-2
电动蝶阀 V4BFW16-065U
电动蝶阀 V4BFW16-080-2
电动蝶阀 V4BFW16-080U
电动蝶阀 V4BFW16-125-2
电动蝶阀 V4BFW16-125U
电动蝶阀 V4BFW16-150-2
电动蝶阀 V4BFW16-150U
电动蝶阀 V4BFW16-250-2
电动蝶阀 V4BFW16-300-2
电动蝶阀 V4BFW16-300U
电动蝶阀 V4BFW16-400
电动蝶阀 V4BFW16-400-2
电动蝶阀 V4BFW16-450
电动蝶阀 V4BFW16-450-2
电动蝶阀 V4BFW16-500-2
电动蝶阀一体阀 V4ABFW16-100-112
电动蝶阀一体阀 V4ABFW16-400-012

霍尼韦尔开关蝶阀执行器介绍：

OM-E系列电动执行器可以应用于商业楼宇、公共建筑及城市管网的水系统或通风系统中,可以实现调节量或开关量控制.
OM-E系列的调节型产品可接受多种控制信号,如4~20mA, 1~5V或 2 ~10V(可现场设定).反馈信号.开关型的在开位和关位反馈无源干结点信号;调节型的是模拟信号(2~10V或4~20mA).
特征
- 型号全 (输出扭矩50-3500Nm)
- 开关控制或模拟量控制
- 强制手动操作,无需离合机构.
- 位置自锁
- 机械指针位置指示
- 加热器预防冷凝;标准型号带有辅助开关.
- IP66防护等级
规格
电源 220Vac, 50/60 Hz
运行时间
行程  90o   5o
控制(调节型)  4~20mA, 1~5V 或 2~10V
反馈 (调节型)  4~20mA 或 2~10V
防护等级  IP66
环境温度 -30℃ to +65℃
位置指示 指针连续位置指示
强制手动操作 无离合器设计
加热器 15W 220V 防冷凝
外壳材料 铝合金
外壳表面处理  粉末喷涂
过载保护 内置过热保护，125 ? 5℃停机，95 ? 5℃恢复
订货型号（开关型） 订货型号（调节型） 额定扭矩(Nm) 运行时间@ 50Hz (sec)功耗(Watts)手动操作 重量(Kg)
OM-1-E OM-P1-E 50 25 6 手柄 4
OM-2-E OM-P2-E 90 35 25 手轮 11
OM-3-E OM-P3-E 150 35 40 手轮 11
OM-4-E OM-P4-E 400 45 60 手轮 19
OM-5-E OM-P5-E 500 45 60 手轮 19
OM-6-E OM-P6-E 650 45 60 手轮 19
OM-7-E OM-P7-E 1000 55 90 手轮 38
OM-8-E OM-P8-E 1500 55 120 手轮 38
OM-9-E OM-P9-E 2000 95 120 手轮 78
OM-10-E OM-P10-E 2500 95 140 手轮 78
OM-12-E OM-P12-E 3500 95 200 手轮 82

说明：

1.OM-1-E和OM-P1-E的手动操作位置在执行器底部.
2.调节型执行器的出厂默认输入输出信号均为4-20mA.

台湾产型号：

OS# On-Off OS# Modulating Max Torque (Nm) Run Time at 60Hz (sec) Power Consumption (Watts)
OM-1 OM-P1 35 12 10
OM-2 OM-P2 90 15 40
OM-3 OM-P3 150 22 40
OM-4 OM-P4 400 16 120
OM-5 OM-P5 500 22 120
OM-6 OM-P6 650 28 120
OM-7 OM-P7 1000 46 180
OM-8 OM-P8 1500 46 220
OM-9 OM-P9 2000 58 180
OM-10 OM-P10 2500 58 220
OM-11 OM-P11 3000 58 250
OM-12 OM-P12 3500 58 300
V4系列电动蝶阀介绍：
V4系列对夹式蝶阀可应用于制冷和加热系统,也可应用于工业和水处理系统.
V4系列蝶阀有开关型,也有模拟调节型 (4~20mA,0(2)~10v, 1~5v) 可用DIP开关选择.

产品展示

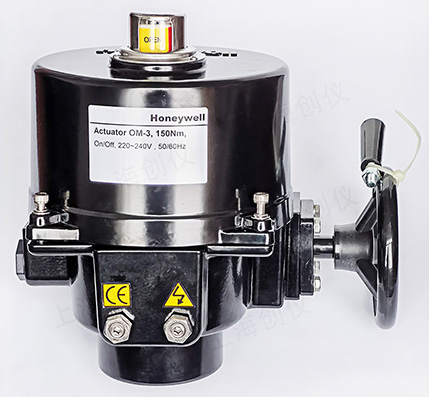

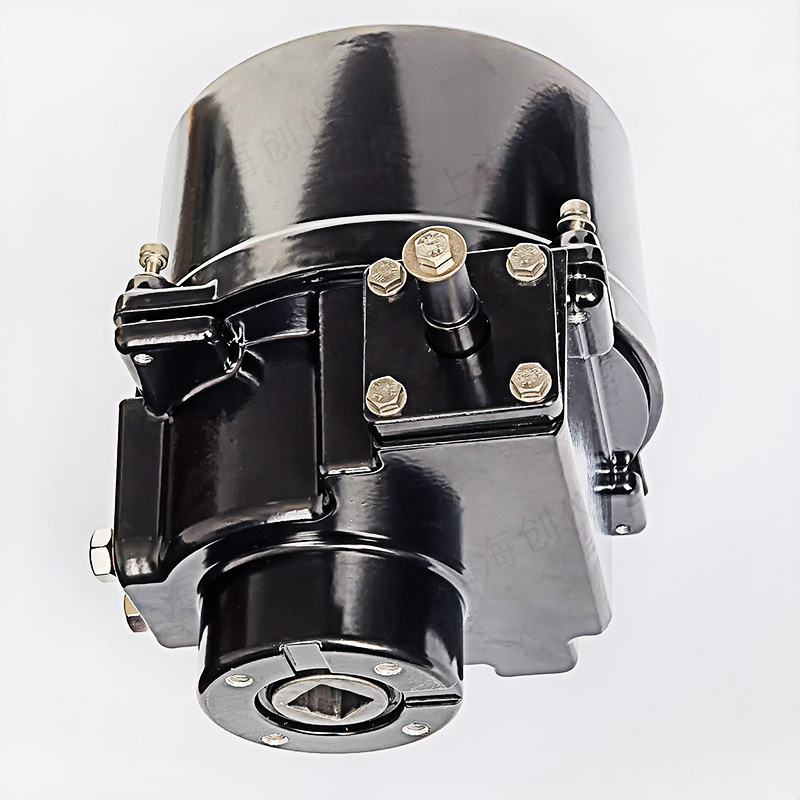

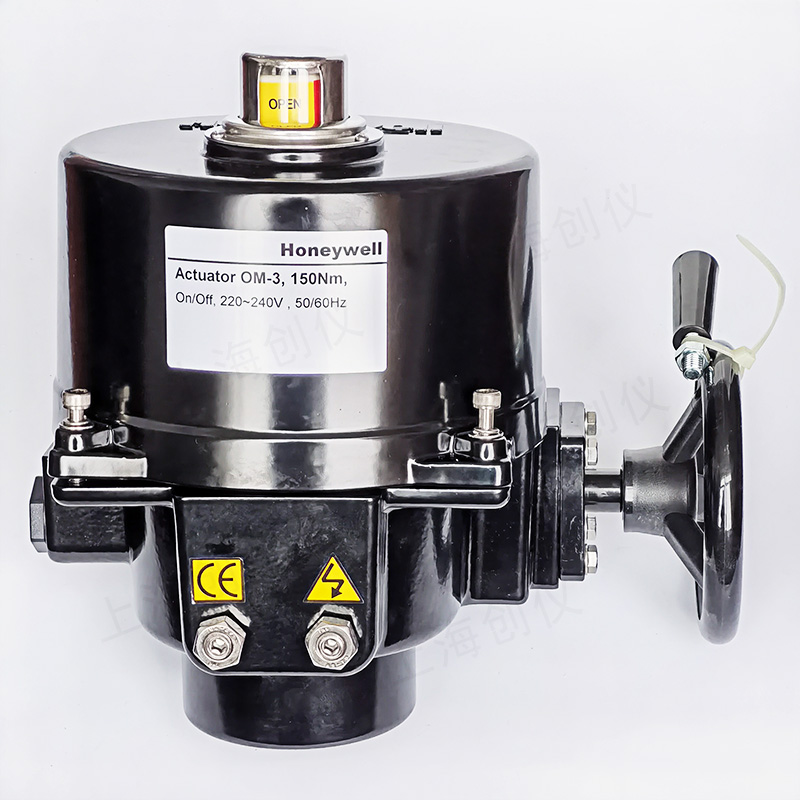

图为OM-3开关型蝶阀执行器

应用于商业楼宇、公共建筑及城市管网的水系统或通风系统中,可以实现调节量或开关量控制.
