复位风门驱动器CS8120A1007
CS8120A1007霍尼韦尔开关型弹簧复位型风门执行器,弹簧复位型风门驱动器CS系列风门执行器适用于电动风门控制,并可作为球阀的执行器,普遍应用于HVAC领域.
咨询热线：021-34170098
产品介绍
风门执行器CS8120A1007霍尼韦尔开关型弹簧复位型弹簧复位型风门驱动器介绍:
弹簧复位型风门驱动器CS系列风门执行器适用于电动风门控制,并可作为球阀的执行器,普遍应用于HVAC领域.
应用
CS系列风门执行器适用于电动风门控制,并可作为球阀的执行器,普遍应用于HVAC领域.
特点
带电子堵转保护的无刷直流辅助电机,用于浮点/调节型.
带电子堵转保护的无刷直流辅助电机,用于开关型.
各种尺寸的轴的自对中轴适配器(联轴器).
有三种不同额定扭矩的型号∶SNo,10Nm,20Nom
可用于开关、单刀单掷（SPST）、线电压或低电压控制的型号.
可用于浮点或切换的单刀双掷(SPDT)控制的型号.
可用于比例电流或电压控制的型号.
有组合浮点/调节控制的型号.
有带零位和范围调节的型号.
有带线电压内部辅助开关的型号.
便于接线的检修盖.
带内置机械限位的金属外壳.
轴位置指示和刻度.
可手动旋转,带锁定功能.
符合CE标准并通过U(cUL)注册.
所有型号按L873使用阻燃线缆.
电压：24V/230V, 50/60Hz （具体供电请参考附表）
装置重量：7 lb（3.2 kg）
额定温度：-40° F至140° F (-40° C至60。C）
装运和储存：-40° F至158° F (-40° C至70。C）
额定混度：5%至9 5%相对混度,无冷凝.
电气连接：现场到螺旋接线端子(位于可取下的检修盖下)的接线?至0. 344平方毫米).
电气额定值：24VAC + 20%(Class 2),24 VDC
限位开关（两个单刀双掷）:
设定值（固定）：7。标称行程,85。标称行程.
额定值（极大负载）：
低电压型号：250 VAC,5A (阻性),3A (感性).
线电压型号：250 VAC,5A (阻性).
安装：自对中轴适配器（联轴器).
圆形风门轴：0.375至1.06英寸(10至27毫米).
方形风门轴：1/2至3/4英寸(13至19毫米).
执行器可安装在轴的任何位置.
注：对于20血的型号：建议使用3/4英寸直径或更大的轴.
最小风门轴长：1英寸(25毫米);建议3英寸(76毫米）
行程时间：90秒
型号 扭矩 控制信号 供电电压 限位开关 反馈信号
开关型 100-250Vac
CS4105A1002 5血 On-Off 100-250Vac
CS4110A1002 IONid On-Off 100-250Vac
CS4110A1200 10Nm On-Off 100-250Vac
CS4120A1001 20Nm On-Off 100-250Vac
CS4120A1209 20Nm On-Off 100-250Vac
CS8105A1008 5Nm On-Off 24Vac/dc±1 5%
CS8110A1008 IONid On-Off 24Vac/dc ±1 5%
CS8110A1206 IONid On-Off 24Vac/dc ±1 5%
CS8120A1007 20Nid On-Off 24Vac/dc±1 5% -
CS8120A1205 20Nid On-Off 24Vac/dc±1 5%
调节型 24Vac/dc
CS7505A2008 5Nm 浮点 /0-10Vdc 24Vac/dc ±1 5% 一 0-10Vdc
CS7510A2008 IONid 浮点 /0-10Vdc 24Vac/dc±1 5% 一 0-10Vdc
CS7510A2206 IONid 浮点 /0-10Vdc 24Vac/dc士1 5% 2 0-10Vdc
CS7510H2209 IONid 浮点 /0-10Vdc 24Vac/dc ±1 5% 2 0-10Vdc
CS7520A2007 20Nm 浮点 /0-10Vdc 24Vac/dc ±1 5% - 0-10Vdc
CS7520A2205 20Nro 浮点 /0-10Vdc 24Vac/dc+1 5% 2 O-lOVdc
CS7520H2208 20Nro 浮点 /0-10Vdc 24Vac/dc±1 5% 2 0-10Vdc
产品展示

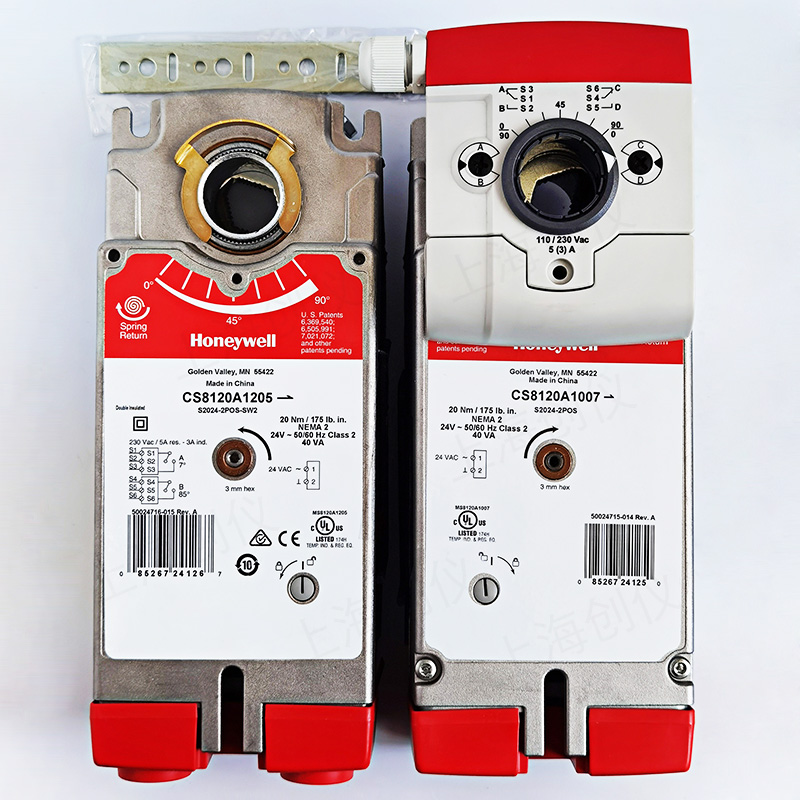

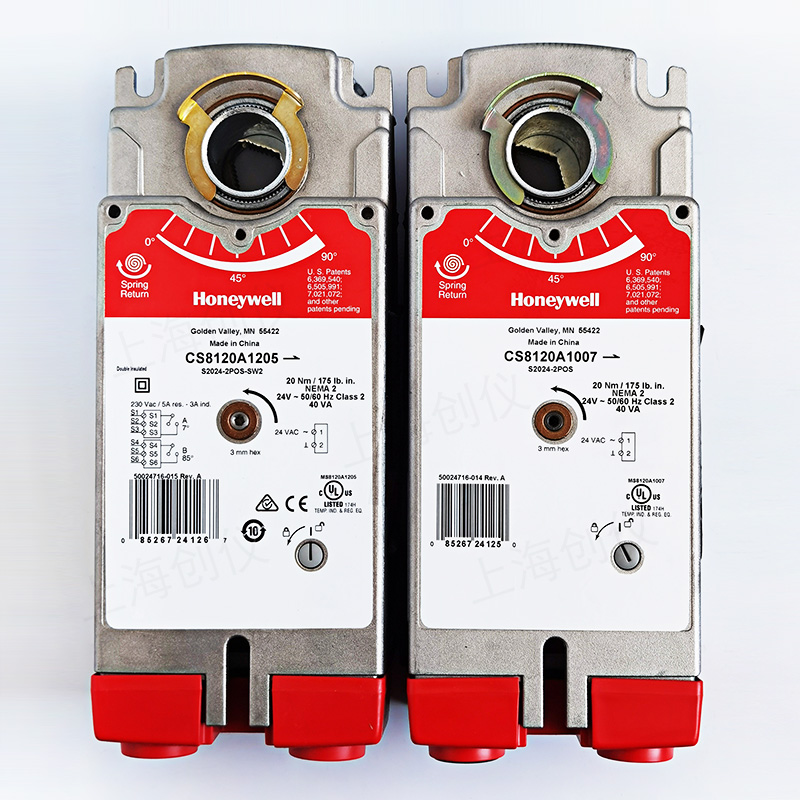

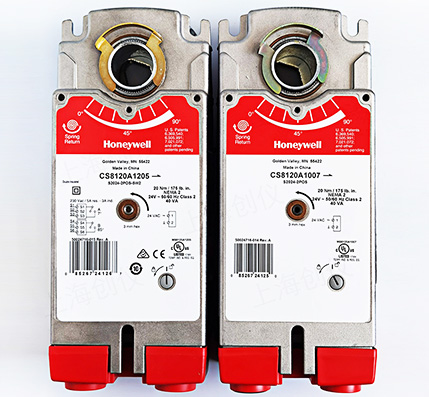

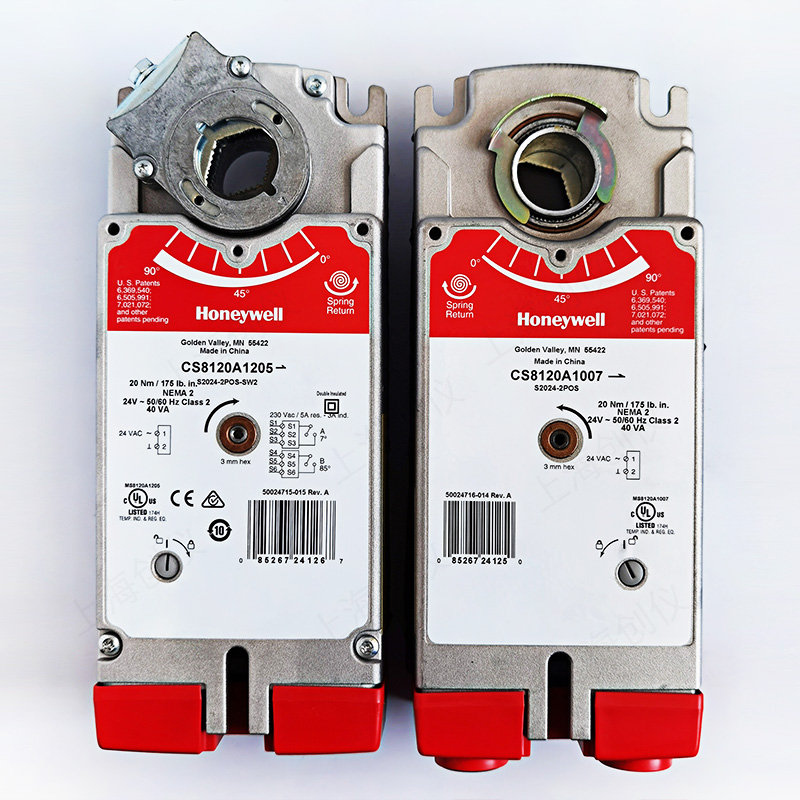

图为CS8120A1205 CS8120A1007开关型弹簧复位风门执行器
CS系列风门执行器适用于电动风门控制,并可作为球阀的执行器,普遍应用于HVAC领域.
