高功率阀门执行器ML2524

电动调节阀应用于空调、制冷、采暖等楼宇自动控制系统,适用于冷水、热水、蒸汽以及其它非腐蚀性介质等介质的流量调节.

咨询热线：021-34170098

立即咨询

产品介绍
高功率阀门执行器ML2524 ML3524霍尼韦尔高性能VH58系列电动调节阀

特 性

公称通径：二通：DN40-DN250;
三通：DN65-DN250
电动执行器：2500N,3500N
比例调节型执行器,可接受0(2)~10VDC,
0(4)~20mA多种控制信号
阀体材料: 球墨铸铁
法兰连接,连接标准符合ISO7005-2
执行器机壳防护等级IP54

技术参数

阀门
口 径: DN40-DN250
公称压力： PN16
泄漏率： Kvs 值的0.02%
介质温度： 水阀：2℃ ~150℃
蒸汽阀：2℃ ~180℃
阀体材料： QT450-10 球墨铸铁
阀芯材料： 304 不锈钢
阀杆材料： 304 不锈钢
密封圈材料： 聚四氟乙烯
密封结构： V型密封圈+ 不锈钢弹簧自补偿
执行器
电 源： 24VAC，50Hz
功 耗： 15VA
控制信号： 0(2)~10VDC，0(4)~20mA
阀位反馈信号： 0(2)~10VDC，0(4)~20mA
机壳防护等级： IP54
环境温度： -10℃ ~50℃（≤ 95%RH）
手动功能： 标配
上盖材料： 压铸铝
支架材料： 压铸铝

型 号

二通冷/热水阀（2℃~150℃）
型号        管径(in.)   DN(mm) Kvs(m3/h)  行程(mm)  推荐驱动器关断压差(Mpa)
VH58E20040   1-1/2"  40     22          20        2500N ≤ 1.60
VH58E20050   2"      50    31          20        2500N ≤ 1.60
VH58E20065   2-1/2"  65    50           20        2500N ≤ 1.60
VH58E20080   3"     80     80          20        2500N ≤ 1.60
VH58E20100   4'     100    126        40         2500N ≤ 1.60
VH58E20125   5"    125     200       40         2500N ≤ 1.60
VH58E20150   6"    150     280       40          2500N ≤ 1.60
VH58E20200   8"    200     400       40         3500N ≤ 1.60
VH58E20250  10"    250     580       40         3500N ≤ 1.60
二通蒸汽阀（2℃~180℃）
型号      管径 (in.)  DN(mm) Kvs(m3/h)  行程(mm) 驱动器关断压差(Mpa)
VH58S20040 1-1/2"   40    22   20    2500N ≤ 1.60
VH58S20050 2"      50    31   20    2500N ≤ 1.60
VH58S20065 2-1/2"   65   50   20    2500N ≤ 1.60
VH58S20080 3"      80   80    20   2500N ≤ 1.60
VH58S20100 4'      100  126   40   2500N ≤ 1.60
VH58S20125 5"     125   200   40   2500N ≤ 1.60
VH58S20150 6"    150   280   40    2500N ≤ 1.60
VH58S20200 8"    200   400   40    3500N ≤ 1.60
VH58S20250 10"   250   580   40    3500N ≤ 1.60
三通冷/热水阀（2℃~150℃）
三通合流阀  三通分流阀 管径(in.) DN(mm) Kvs(m3/h) 行程(mm) 推荐驱动器关断压差(Mpa)
VH58EM30065 VH58ED30065 2-1/2"  65  50  20  3500N ≤ 0.45
VH58EM30080 VH58ED30080 3"     80  80   20 3500N ≤ 0.27
VH58EM30100 VH58ED30100 4'    100  126  40 3500N ≤ 0.16
VH58EM30125 VH58ED30125 5"   125   200  40 3500N ≤ 0.12
VH58EM30150 VH58ED30150 6"   150   280  40 3500N ≤ 0.09
VH58EM30200 VH58ED30200 8"   200   400  40 3500N ≤ 0.08
VH58EM30250 VH58ED30250 10"  250    580  40 3500N ≤ 0.05
高判断力电动执行器型号
电动执行器型号额定输出力量工作电压控制信号反馈信号有无手动运行速度(50Hz
ML2524 2500N 24VAC0(2)~10VDC,0(4)~20mA0(2)~10VDC,0(4)~20mA 有.13s/mm
ML3524 3500N 24VAC0(2)~10VDC,0(4)~20mA0(2)~10VDC,0(4)~20mA 有.13s/mm
霍尼韦尔高性能VH58系列电动调节阀型号规格齐全,对应的ML3524高判断力电动执行器可以自动适应各种行程的阀体的配套,补充HONEYWELL座阀的大口径阀门不全的问题.

应 用

电动调节阀应用于空调、制冷、采暖等楼宇自动控制系统,适用于冷水、热水、蒸汽以及其它非腐蚀性介质等介质的流量调节.同时,也适用于化工、石油、冶金、电力、轻工等行业的生产过程自动控制系统.可与电动执行机构配合使用,可以接受各种控制器输出的标准控制信号,在自动控制系统中,控制温度、湿度、压力、流量等参数.并且具有控制精度高、安装方便、运行可靠等优点.

产品展示

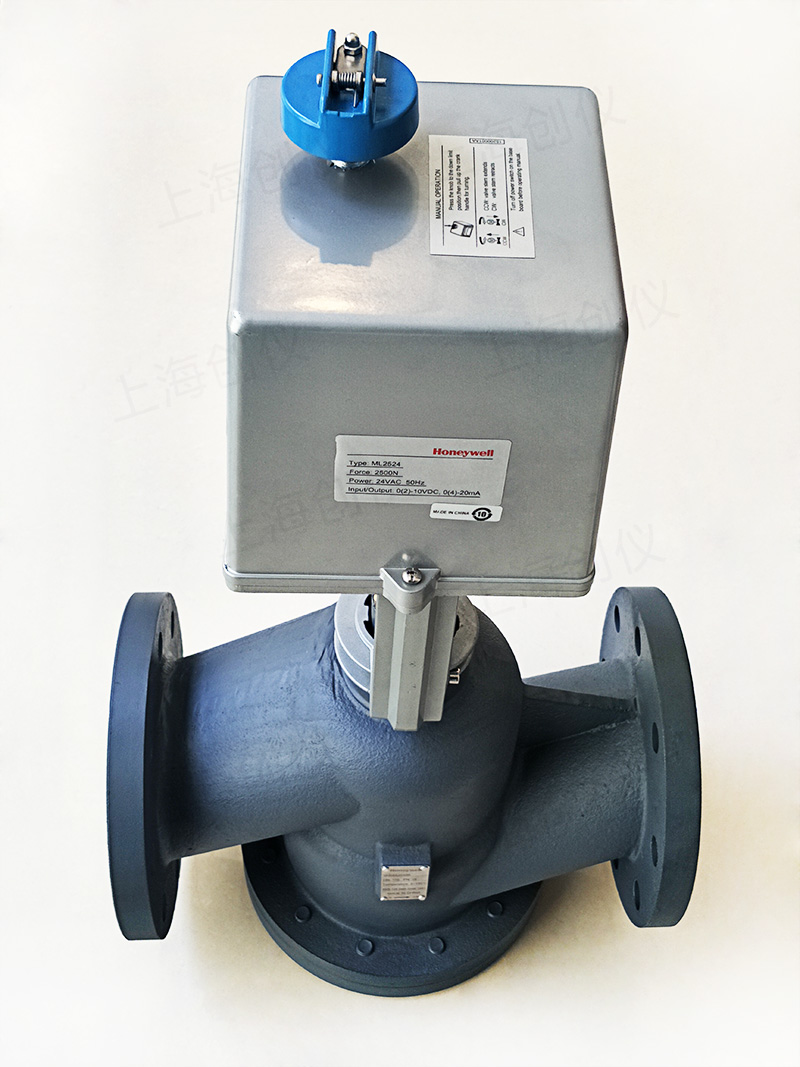

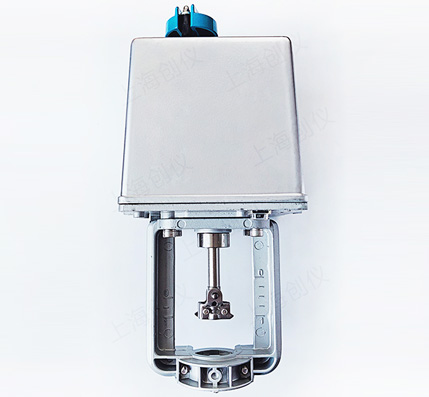

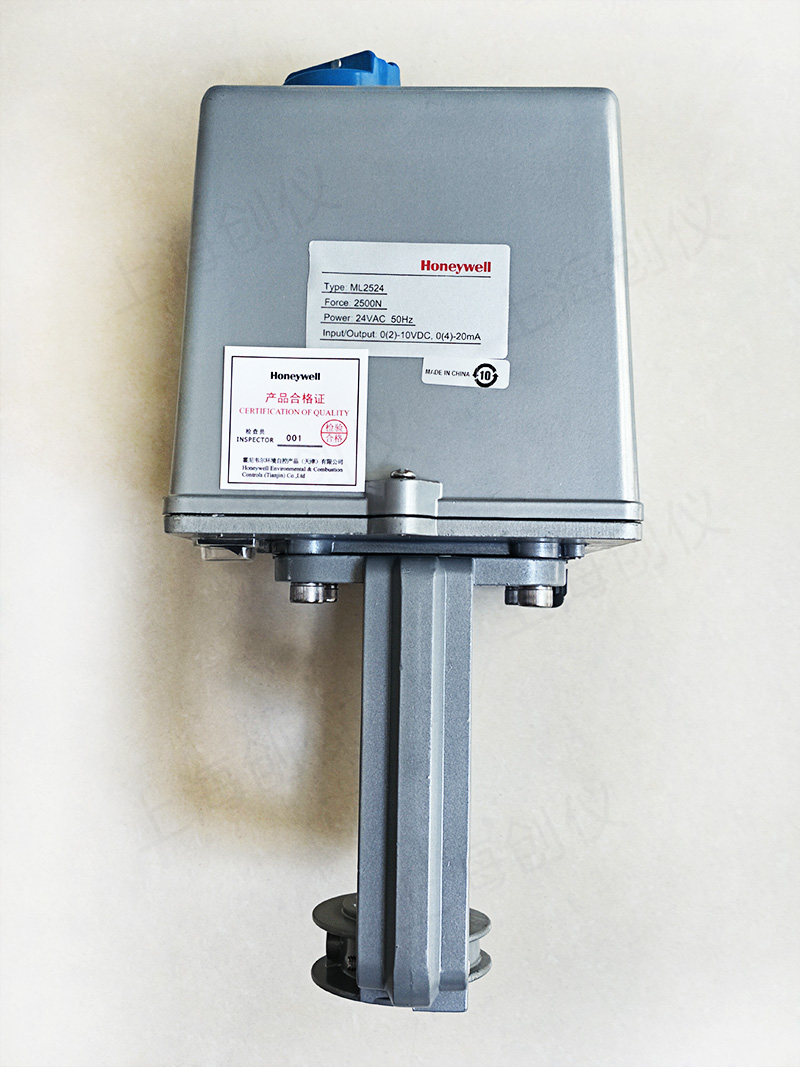

霍尼韦尔高性能VH58系列电动调节阀ML2524 ML3524高功率阀门执行器实物图

适用于化工,石油,冶金,电力,轻工等行业的生产过程自动控制系统.
