对夹蝶阀

V4BFW16-080-125U-2-050U-050-012-112-016-500-400对夹蝶阀配OM-P1-E比例开关调节型控制执行器,OM-E 系列电动执行器可以应用于商业楼宇、公共建筑及城市管网的水系统或通风系统中,可以实现调节量或开关量控制.

咨询热线:021-34170098

立即咨询

产品介绍

对夹蝶阀V4BFW16-080-125U-2-050U-050-012-112-016-500-400

配OM-P1-E比例开关调节型控制执行器


 特 点

- 铸铁阀体,对夹式
- 口径范围 (DN50...600)
- 控制方式:开关及模拟型
- 可视机械位置指示
- 防结露加热器和 2 个限位开关
- 防护等级为 IP67
 技术参数
口径: DN50-DN600
压力: PN16
温度: -10 至 90℃
阀体: 铸铁 GG25(DN50 ~ DN150) GGG400(DN200 ~ DN600)
阀杆: 不锈钢 SS416
阀板: 环氧树脂涂层
密封圈: EPDM
执行头
马达: 220VAC, 50/60Hz
角度: 90o ±5o
防护等级:IP67 防水
环境温度:-5 至 65℃
指示: 连续位置指示
加热器: 防结露
蝶阀执行器 OM-1F
蝶阀执行器 OM-2F
蝶阀执行器 OM-3F
蝶阀执行器 OM-4F
蝶阀执行器 OM-6-E
蝶阀执行器 OM-8-E
蝶阀执行器 OM-9-E
蝶阀执行器 OM-P10-E
蝶阀执行器 OM-P1-E
蝶阀执行器 OM-P2-E
蝶阀执行器 OM-P4-E
蝶阀执行器 OM-P6-E
蝶阀执行器 OM-P7-E
蝶阀执行器 OM-P9-E
电动蝶阀 V4BFW16-050-2
电动蝶阀 V4BFW16-050U
电动蝶阀 V4BFW16-065-2
电动蝶阀 V4BFW16-065U
电动蝶阀 V4BFW16-080-2
电动蝶阀 V4BFW16-080U
电动蝶阀 V4BFW16-125-2
电动蝶阀 V4BFW16-125U
电动蝶阀 V4BFW16-150-2
电动蝶阀 V4BFW16-150U
电动蝶阀 V4BFW16-250-2
电动蝶阀 V4BFW16-300-2
电动蝶阀 V4BFW16-300U
电动蝶阀 V4BFW16-400
电动蝶阀 V4BFW16-400-2
电动蝶阀 V4BFW16-450
电动蝶阀 V4BFW16-450-2
电动蝶阀 V4BFW16-500-2
电动蝶阀一体阀 V4ABFW16-100-112
电动蝶阀一体阀 V4ABFW16-400-012
电动阀门 V4-BLC-GP16-G150
 概 述
OM-E 系列电动执行器可以应用于商业楼宇、公共建筑及城市管网的水系统或通风系统中,可以实现调节量或开关量控制.
OM-E系列的调节型产品可接受多种控制信号,如4~20mA, 1~5V或 2 ~10V(可现场设定).反馈信号.开关型的在开位和关位反馈无源干结点信号;调节型的是模拟信号(2~10V或4~20mA).
 特 征
- 型号全 (输出扭矩 50-3500Nm)
- 开关控制或模拟量控制
- 强制手动操作,无需离合机构
- 位置自锁
- 机械指针位置指示
- 加热器预防冷凝;标准型号带有辅助开关
- IP66 防护等级
 规 格
电源: 220Vac, 50/60 Hz
运行时间: 行程  90o   5o
控制(调节型):  4~20mA, 1~5V 或 2~10V
反馈 (调节型):  4~20mA 或 2~10V
防护等级:  IP66
环境温度: -30℃ to +65℃
位置指示: 指针连续位置指示
强制手动操作: 无离合器设计
加热器: 15W 220V 防冷凝
外壳材料: 铝合金
外壳表面处理:  粉末喷涂
过载保护: 内置过热保护,125   5℃停机,95   5℃恢复
订货型号(开关型) 订货型号(调节型) 额定扭矩(Nm) 运行时间@ 50Hz (sec)功耗(Watts)手动操作 重量(Kg)
OM-1-E OM-P1-E 50 25 6 手柄 4
OM-2-E OM-P2-E 90 35 25 手轮 11
OM-3-E OM-P3-E 150 35 40 手轮 11
OM-4-E OM-P4-E 400 45 60 手轮 19
OM-5-E OM-P5-E 500 45 60 手轮 19
OM-6-E OM-P6-E 650 45 60 手轮 19
OM-7-E OM-P7-E 1000 55 90 手轮 38
OM-8-E OM-P8-E 1500 55 120 手轮 38
OM-9-E OM-P9-E 2000 95 120 手轮 78
OM-10-E OM-P10-E 2500 95 140 手轮 78
OM-12-E OM-P12-E 3500 95 200 手轮 82
说明:
1. OM-1-E和OM-P1-E的手动操作位置在执行器底部.
2. 调节型执行器的出厂默认输入输出信号均为4-20mA.
台湾产型号:
OS# On-Off OS# Modulating Max Torque (Nm) Run Time at 60Hz (sec) Power Consumption (Watts)
OM-1 OM-P1 35 12 10
OM-2 OM-P2 90 15 40
OM-3 OM-P3 150 22 40
OM-4 OM-P4 400 16 120
OM-5 OM-P5 500 22 120
OM-6 OM-P6 650 28 120
OM-7 OM-P7 1000 46 180
OM-8 OM-P8 1500 46 220
OM-9 OM-P9 2000 58 180
OM-10 OM-P10 2500 58 220
OM-11 OM-P11 3000 58 250
OM-12 OM-P12 3500 58 300
V4 系列电动蝶阀概述
V4 系列对夹式蝶阀可应用于制冷和加热系统,也可应用于工业和水处理系统.
V4系列蝶阀有开关型,也有模拟调节型 (4~20mA,0(2)~10v, 1~5v) 可用 DIP开关选择.
V4 系列对夹式蝶阀及执行器的相关配置如下:
口径 ON/OFF 型号 执行器型号 型号  执行器型号 力矩(Nm) 时间(s/60Hz)功率 (Watts)Kvs (m3/h)

DN50 V4ABFW16-050-012 OM-1 V4ABFW16-050-112 OM-P1 35 12 10 109

DN65 V4ABFW16-065-012 OM-1 V4ABFW16-065-112 OM-P1 35 12 10 177

DN80 V4ABFW16-080-012 OM-1 V4ABFW16-080-112 OM-P1 35 12 10 243

DN100 V4ABFW16-100-012 OM-1 V4ABFW16-100-112 OM-P1 35 12 10 483

DN125 V4ABFW16-125-012 OM-2 V4ABFW16-125-112 OM-P2 90 15 40 822

DN150 V4ABFW16-150-012 OM-2 V4ABFW16-150-112 OM-P2 90 15 40 1270

DN200 V4ABFW16-200-012 OM-3 V4ABFW16-200-112 OM-P3 150 22 40 2550

DN250 V4ABFW16-250-012 OM-4 V4ABFW16-250-112 OM-P4 400 16 120 4342

DN300 V4ABFW16-300-012 OM-4 V4ABFW16-300-112 OM-P4 400 16 120 6708

DN350 V4ABFW16-350-012 OM-7 V4ABFW16-350-112 OM-P7 1000 46 180 9793

DN400 V4ABFW16-400-012 OM-8 V4ABFW16-400-112 OM-P8 1500 46 220 13467

DN450 V4ABFW16-450-012 OM-9 V4ABFW16-450-112 OM-P9 2000 58 180 17836

DN500 V4ABFW16-500-012 OM-10 V4ABFW16-500-112 OM-P10 2500 58 220 22933

DN600 V4ABFW16-600-012 OM-12 V4ABFW16-600-112 OM-P12 3500 58 300 35431

 产品展示

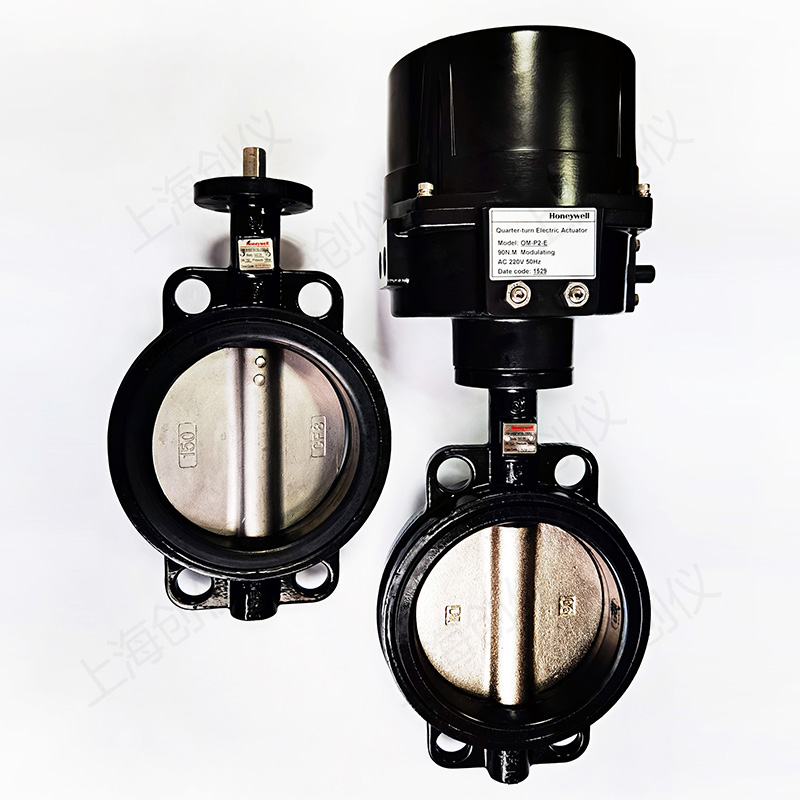

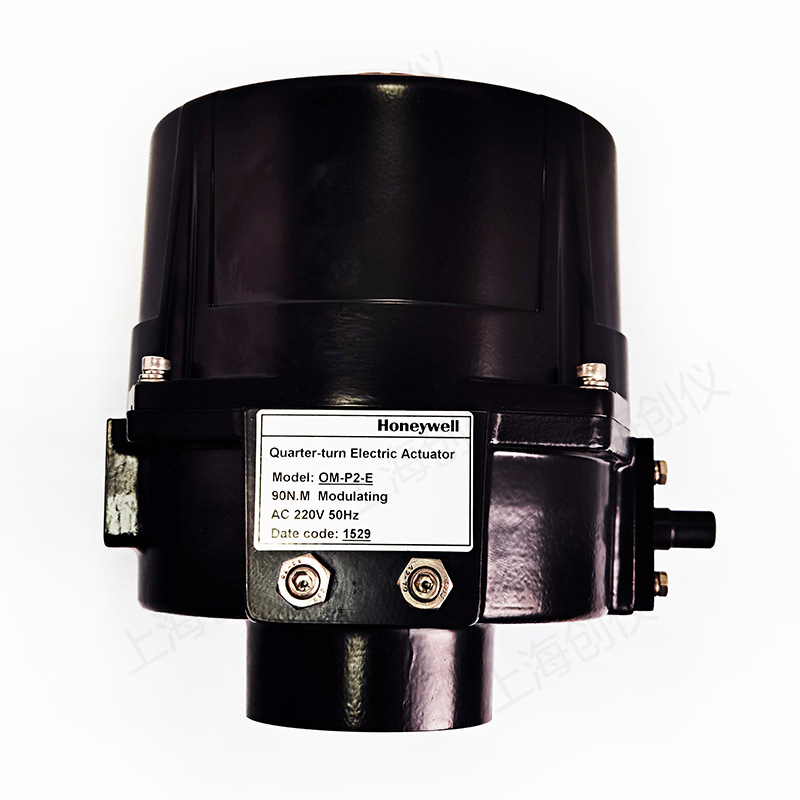

图为对夹蝶阀OM-P2-E


主要应用于商业楼宇、公共建筑及城市管网的水系统或通风系统中,可以实现调节量或开关量控制.
