霍尼韦尔电动蝶阀V8BFW16

V8BFW16系列蝶阀及其NOM..-E电动执行器可以应用于商业楼宇、公共建筑及城市管网的水系统或通风系统中,可以实现调节量或开关量控制.

咨询热线：021-34170098

立即咨询

产品介绍
开关量模拟量霍尼韦尔电动蝶阀V8BFW16及NOM..-E电动阀门执行器

应 用

V8BFW16系列蝶阀及其NOM..-E电动执行器可以应用于商业楼宇、公共建筑及城市管网的水系统或通风系统中,可以实现调节量或开关量控制.执行器调节型产品可接受多种控制信号,如4~20mA, 1~5V或2 ~10V（可现场设定).

性 能

V8BFW16电动蝶阀特性：
口径: DN50-DN600
无靠背阀座：密封可靠,扭力小,使用寿命长久.
开关控制或模拟量控制
可以手动操作
位置自锁,3D位置指示
加热器预防冷凝
IP67防护等级

技术参数

霍尼韦尔量电动蝶阀V阀体
口径： DN50-DN600
公称压力：PN16
介质： 冷/热水
介质温度：-10 -- 120
蝶阀阀体材质：GGG40(DN50-150为GG25)
阀板 ：尼龙涂层GGG40
阀杆： SS410(DN50-300, DN450/DN500)
           SS410 class 3(DN350/DN400/DN600)
阀座：EPDM
管道连接：  ISO7005-2
密封压力： <=DN400      1.76mPa,  DN450-600, 1.1mPa
电动阀门执行器型号：NOM..-E
电源:220Vac,+/-10%, 50/60 Hz
运行时间:见执行器信息表
行程: 90°± 5°
控制(调节型): 4~20mA, DC 1~5V 或 2~10V
反馈 (调节型): 4~20mA 或 DC2~10V
防护等级:IP67
加热器 :见执行器信息表
过载保护: 内置过热保护,135 ± 5停机,95 ± 15恢复

霍尼韦尔模拟量电动蝶阀阀体及电动阀门执行器型号：

V8BFW16-050+NOM-P1A-E/CN7220A2007
V8BFW16-065+NOM-P1A-E/CN7220A2007
V8BFW16-080+NOM-P1A-E/CN7234A2008
V8BFW16-100+ NOM-P2A-E（50Nm）
V8BFW16-125+NOM-P3A-E（80Nm）
V8BFW16-150+NOM-P4A-E（200Nm
V8BFW16-200+NOM-P4B-E（200Nm
V8BFW16-250+NOM-P5A-E（400Nm）
V8BFW16-300+NOM-P5B-E（400Nm）
V8BFW16-350+NOM-P6A-E（800Nm）
V8BFW16-400+NOM-P7A-E（1000Nm）
V8BFW16-450+NOM-P8A-E（1700Nm）
V8BFW16-500+NOM-P8A-E（1700Nm）
V8BFW16-600+NOM-P8B-E（1700Nm）
霍尼韦尔开关量电动蝶阀阀体及电动阀门执行器扭力型号如下：
V8BFW16-050+NOM-1A-E/CN4620A1001
V8BFW16-065+NOM-1A-E/CN4620A1001
V8BFW16-080+NOM-1A-E/CN4634A1001
V8BFW16-100+ NOM-2A-E（50Nm）
V8BFW16-125+NOM-3A-E（80Nm）
V8BFW16-150+NOM-4A-E（200Nm）
V8BFW16-200+NOM-4B-E（200Nm）
V8BFW16-250+NOM-5A-E（400Nm）
V8BFW16-300+NOM-5B-E（400Nm）
V8BFW16-350+NOM-6A-E（800Nm）
V8BFW16-400+NOM-7A-E（1000Nm）
V8BFW16-450+NOM-8A-E （1700Nm）
V8BFW16-500+NOM-8A-E（1700Nm）
V8BFW16-600+NOM-8B-E （1700Nm）
V8BFW16-700
V8BFW16-800
NOM-10A-E   5000Nm 开关型量电动蝶阀执行器
NOM-P9A-E   3500Nm模拟量电动蝶阀执行器
NOM-P10A-E  5000Nm模拟量电动蝶阀执行器
霍尼韦尔开关量,模拟量电动蝶阀V8BFW16(DN50-600)蝶阀特点：
- DN50以上阀板有加强筋,增加蝶板强度；
- 球墨铸铁蝶板为尼龙涂层,耐腐蚀,耐高温,外形美观,有效降低阀板与阀座间的摩擦；
- 第三面法兰设计符合国际标准ISO 5211衔接介面要求,方便操作器搭配及高低温延长管使用；
- 阀轴使用无销式连接方式,避免销孔泄漏可能;下轴端八角设计,使蝶板与阀轴紧密咬合,有效减少因加工公差而导致的阀门无法完全关闭,确保阀门密封；
- 无靠背式阀座,避免阀体与阀座的泄漏点;嵌套式阀座设计,方便组装,并有效避免因安装不当而引起的扭力增加；
- 阀座侧面突出于阀体,安装时不需法兰垫片;
- 阀轴与阀体之间,上轴端增加自润式轴承,避免一般蝶阀出现的阀轴与阀体“咬死”现象的发生;并有效降低蝶阀扭力；
- 阀体结构简单,体积小,安装空间小,扭力小,为节能型产品.

霍尼韦尔蝶阀及电动阀门执行器NOM..-E系列产品,由于扭力可选范围大,可以用非常规使用的大扭力风门上使用,比例霍尼韦尔风门执行器极大的扭力34nm,但对特别大的风门或特殊风门,就可选用霍尼韦尔蝶阀及电动阀门执行器NOM作风门执行器使用.

霍尼韦尔蝶阀配套用电动阀门执行器NOM-P10A-E(蝶阀电动阀门比例执行器),NOM-10A-E (蝶阀电动阀门开关型执行器)提供5000Nm的扭力,足以满足大多数蝶阀的对高关断力要求,如有相关需求,可咨询上海创仪相关专业技术人员.

注意：

为使用蝶阀安装密封性更好,霍尼韦尔蝶阀安装请配用蝶阀专用法兰,确保密封圈密封处尽可能贴合.

电动阀门执行器_霍尼韦尔电动阀门执行器_HONEYWELL电动阀门执行器

电动阀门执行器_霍尼韦尔电动阀门执行器_HONEYWELL电动阀门执行器

电动阀门执行器_霍尼韦尔电动阀门执行器_HONEYWELL电动阀门执行器

产品展示

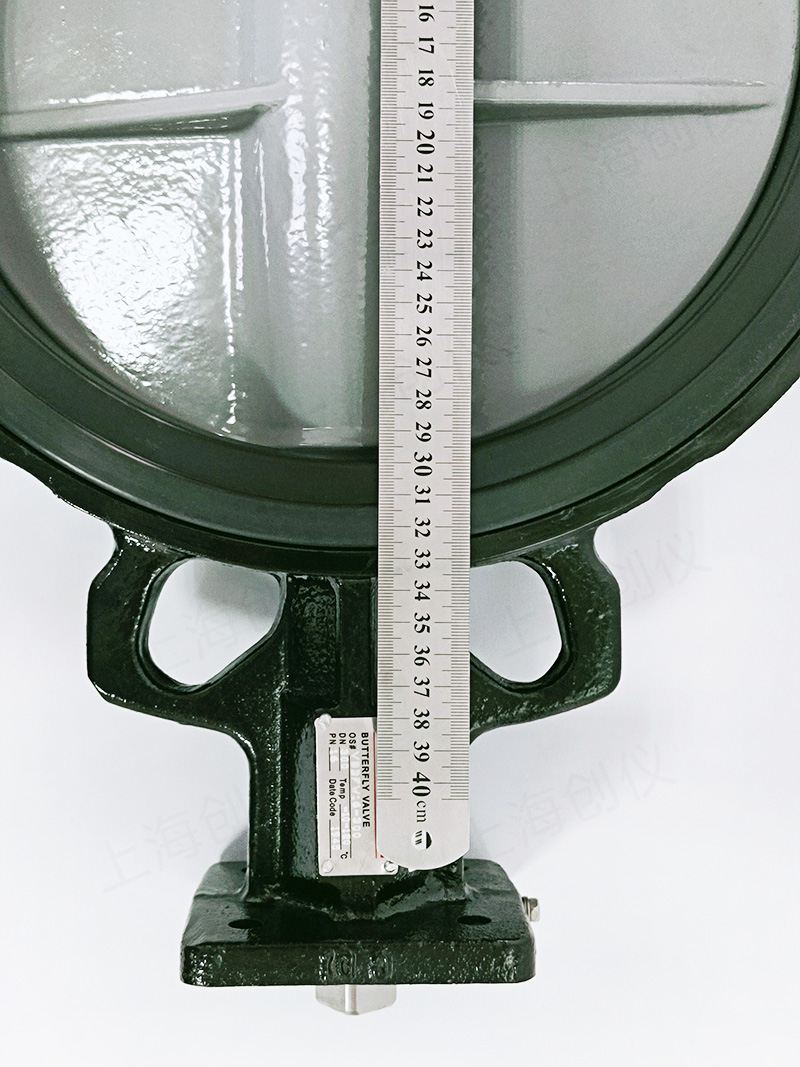

V8BFW16系列蝶阀实物图

可以实现调节量或开关量控制.
