DPT系列空气压差传感器的性能及接线图详解

2020-12-11

DPT系列空气压差传感器
霍尼韦尔DPT系列微差压变送器用于测量差压或表压,提供低至 +/-50Pa, 高至 0-10kPa 的多种量程产品,适用于HVAC暖通空调、智能楼宇能源管理及VAV 、风阀的控制.

产品特点

- 全不锈钢电容型敏感元件
- 良好的温度稳定性和长期稳定性
- 电源误接线保护
- 翻盖设计方便现场接线和维护

规格参数

供电电压（电压型）: 12...30 Vac/Vdc
供电电压（电流型）: 9...30 Vdc
输出阻抗（电压型）: 100 欧姆
负载范围（电流型）: 0...800 欧姆
精度 (RSS)（恒温下）: ±1.0%FS
工作温度: 0...50 ° C
工作湿度: 0...95%RH( 不凝露 )
储存温度: -10...+70 ° C
温度影响（零点 / 满程偏移）: ±0.06%FS/° C
长期稳定性: ±1.0%FS/Year
安装位置影响: ±0.6%FS( 大值 )
响应时间: <20ms (63%FS)
测量介质: 空气或无腐蚀性不导电气体
压力接口: 3/16”(4.8mm) 外径接口
外壳材质: 聚碳酸酯 (UL94V-0 认证 )
外壳防护等级: IP65
重量: 约 220 克
认证: CE

型号命名

DPT 压差传感器
0100量程范围
0050：0~50，0100：0~100，0250：0~250，
0500：0~500，1000：0~1000，2500：0~2500，
5000：0~5000，0010：0~10000
U1
U1: 单向 ,U2: 双向 ,T1: 单向
-A
-A: 电流输出 4~20mA
-B: 电压输出 0~10V
举例：DPT 0100 U1 -A 压差传感器 ,0-100Pa,4-20mA 输出

型号 量程范围（Pa） 输出信号

DPT0050U2-A -50~0~50 4~20mA
DPT0050U2-B -50~0~50 0~10V
DPT0100U2-A -100~0~100 4~20mA
DPT0100U2-B -100~0~100 0~10V
DPT0500U2-A -500~0~500 4~20mA
DPT0500U2-B -500~0~500 0~10V
DPT1000U2-A -1000~0~1000 4~20mA
DPT1000U2-B -1000~0~1000 0~10V
DPT0100U1-A 0~100 4~20mA
DPT0100U1-B 0~100 0~10V
DPT0250U1-A 0~250 4~20mA
DPT0250U1-B 0~250 0~10V
DPT0500U1-A 0~500 4~20mA
DPT0500U1-B 0~500 0~10V
DPT1000U1-A 0~1000 4~20mA
DPT1000U1-B 0~1000 0~10V
DPT2500U1-A 0~2500 4~20mA
DPT2500U1-B 0~2500 0~10V
DPT5000U1-A 0~5000 4~20mA
DPT5000U1-B 0~5000 0~10V
DPT0010T1-A 0~10000 4~20mA

DPT0010T1-B 0~10000 0~10V

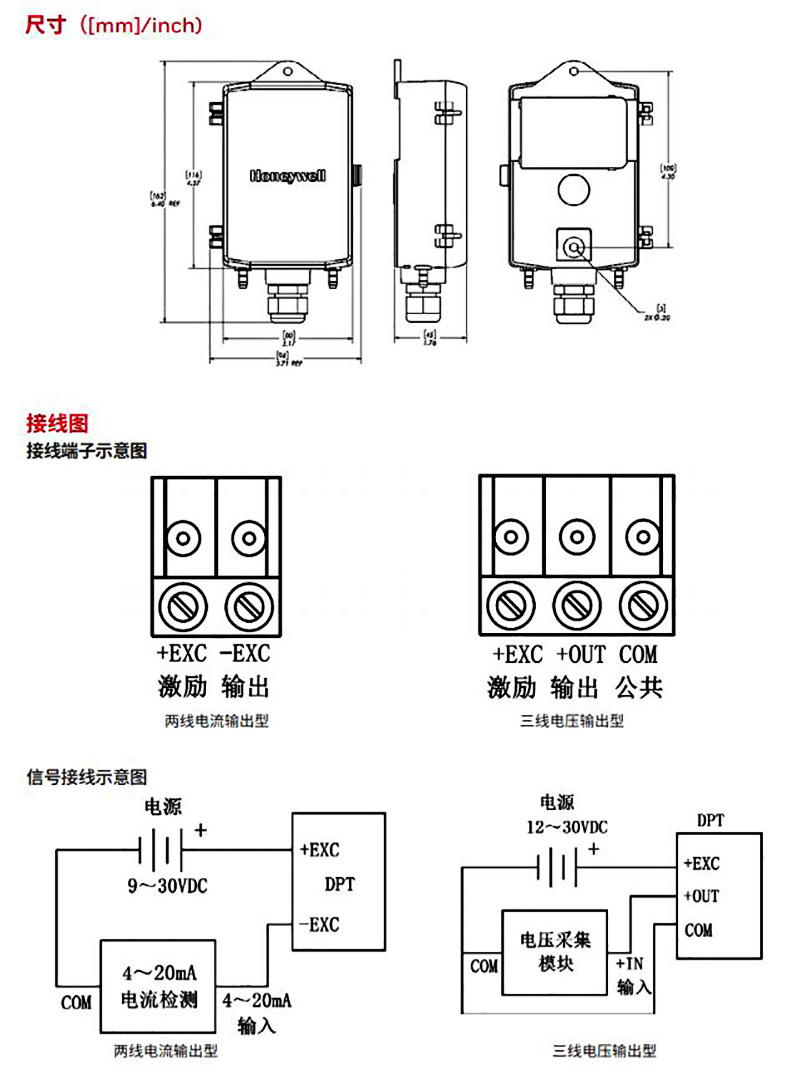

产品示意图

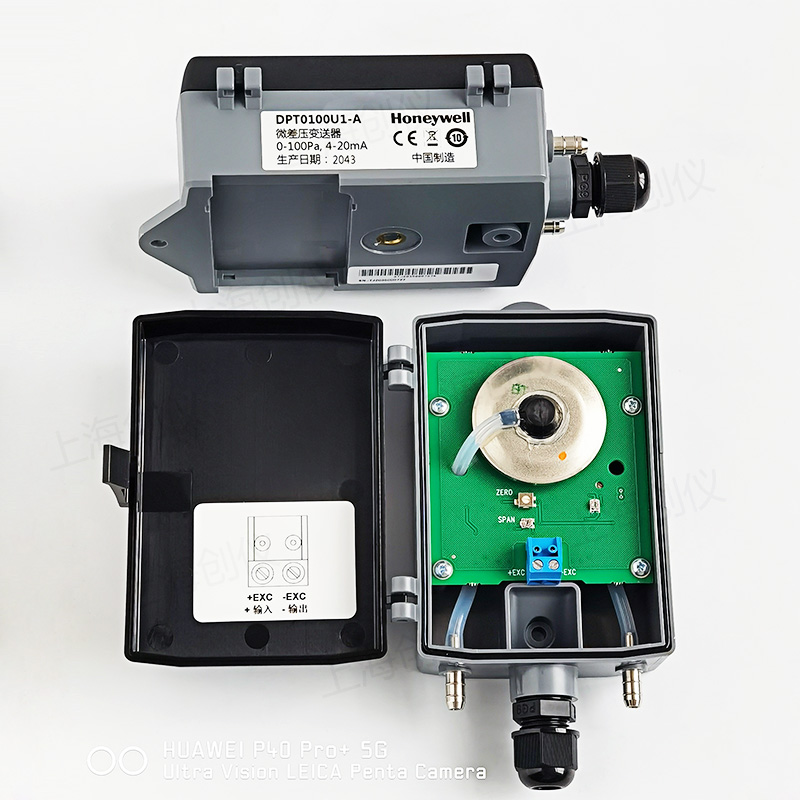

图为压差传感器DPT0100U1-A ,现货供应,本篇主要推荐产品！
