自动压差控制阀动态压差平衡阀工作原理及选型步骤

2020-12-04

自动压差控制阀动态压差平衡阀DPCV-150B-40A-50A
特点:
双导向笼式调节阀,等百分比调节
自动压差控制
低噪音设计
环型密封圈无须保养维修
控制压差范围0.2-0.9bar
优化流量的双套筒结构
PN16、铸钢阀体
技术参数
介质:水
PH 值:4-9.5
工作温度:大至130P
工作压力:大至16bar
材质:
阀体:铸钢
套筒、自动阀瓣、导向套:铜
阀杆:钢件
膜片:三元乙丙橡胶
环形密封圈、软密封:EPDM
弹簧:不锈钢
应用:自动压差控制阀是用于区域供热、空调水系统上的控制阀门,适用于变流量系统,可控制供、回水管压差恒定,控制范围0.2-0.9bar,额定压力为PN16,安装在回水管上.
工作原理:自动压差控制阀能根据系统供回水管压差的变化而自动变化阻力系数.阀内的工作膜片上下两端分别感应高压端的压力和低压端的压力,高低压端的压力均通过导压管导入.内外套筒的位置由膜片上下两端的压差决定,当膜片感应的压力差变化时,套筒的位置相应发生变化,直到达到新的平衡.
说明:
在不同的压差设定情况下,性能曲线随预设定值平行移动.
注意:外网提供的最小资用压头AP^^AP^+ (G2/Kvs2)
其中:G—流过阀门的流量(m3/h)Kvs—自动压差控制器的阻力系数
流量范围:
口径 Kvs值 Qmin(t/h) Qn(t/h) Qmax(t/h) 订货号
DN40 20 0.9 6 11 DPCV-40A ( B )
DN50 30 2.0 9 16 DPCV-50A ( B
DN65 48 4.2 14 28 DPCV-65A ( B )
DN80 75 5.5 22 40 DPCV-80A ( B )
DN100 125 6.5 35 63 DPCV-100A ( B )
DN125 160 11 44 80 DPCV-125A ( B )
DN150 280 18 66 120 DPCV-150A ( B )
动态压差平衡阀 DPCV-125B
动态压差平衡阀 DPCV-150B
动态压差平衡阀 DPCV-40A
动态压差平衡阀 DPCV-50A
动态压差平衡阀 DPCV-80B
说明:
弹簧A—压差设定范围0.2-0.5bar
弹簣B-压差设定范围0.6-0.9bar
安装注意:
DPCV必须安装在回水管上,同时注意安装时的水流方向,供水管的压力通过8mm的铜管导压管获得.
供水管导压方式
1. 采用专用蝶阀组件
    额外功能:关断、测量流量
2. 采用静态平衡阀
    额外功能:关断、测量流景和预设定
3. 采用导压管连接件
附件:
导压管连接件
选型步骤:
1、根据环路的流量确定阀门的口径;
2、根据环路需要的压差选择膜盒或弹簧;
3、计算阀门的阻力,确定外网需要提供的最小压差.
例题计算:
已知:自动压差控制阀所在环路的流量G=1200Kg/h=1.2m2,希望环路的可用压差为APo=O.3bar,供水管选用 Kombi-3-plus 黑阀,回水管选用Kombi-3-plus兰阀.
求:平衡阀的口径、阻力损失及外网所需要提供的资用压头AP.
解:
1 )根据Kombi-3-plus兰阀的流量控制曲线,流量G=1200Kg/h时选择口径为DN25.
2) 阀门的阻力计算
Kombi-3-plus黑阀的阻力损失:
APi= ( G2/Kvs2)=( 1,22/7.02)=0.03bar
Kombi-3-plus兰阀的阻力损失:
AP2= ( G2/Kvs* 2)=(1.22/3.52)=0.12bar
△ Pv= △ Pi+△ P~=0.03+0.12=0.15bar
3) 外网需要提供的最小资用压头
AP=A Po+ A Pv=0.3+0.15=0.45bar
注意:
外网提供的资用压头不能超过最小资用压头太多,如果超过太多,建议在自动压差控制阀前再安装一个静态平衡阀,用以消耗过多的压头,使自动压差控制阀能正常工作.
动态压差平衡阀 DPCV-150B 5944
动态压差平衡阀 DPCV-40A 572
动态压差平衡阀 DPCV-50A 633

产品展示

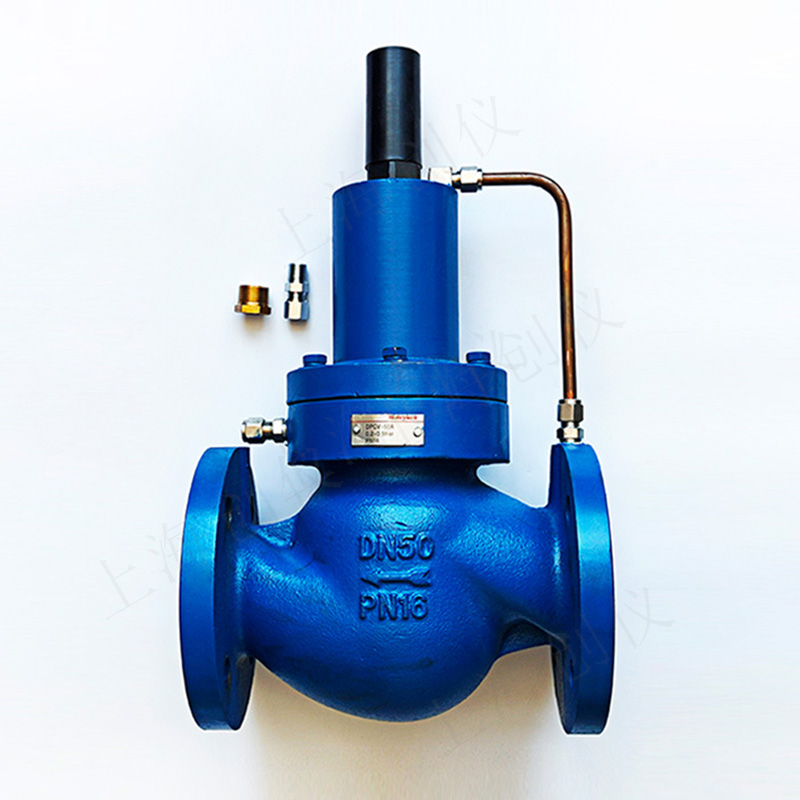

图为DPCV-150B-40A-50A自动压差控制阀动态压差平衡阀
