霍尼韦尔电动阀门执行器ML8824A1840的特性及应用

2020-12-02

霍尼韦尔 honeywell ML8824A1840 电动阀门执行器
产品概述：
     ML8824A1840电动阀门执行器可为阀门提供调节型控制并且输出0(2)-10VDC或0(4)-20mA的位置反馈信号,应用于空调系统.ML8824A1840配合V5GV2W、V5011P、V5013P、V5211F、V5GV3W等系列阀门使用于各种水系统和蒸汽管路控制系统使用.相比ML7420A8088-E、ML7421A1032-E、M7421B1023-E、ML7421B8012-E、ML7421A8035-E,ML7425A8018-E等执行器控制精度和灵敏度更高.
技术参数
温度
工作环境温度：-10-55° C(5-95%RH)
贮存环境温度：-4065°C(5-95%RH)
工作介质温度高至：130°C
信号
输入信号：0-10VDC，2-10VDC，电压输入阻抗>100KΩ
                0-20mA，4-20mA，电流输入阻抗<0.125KΩ
反馈信号：0-10VDC ，2-10VDC ，0-20mA，4-20mA
安全
认证：CE(EN60730)
电气保护等级：III (EN60730-1)
防护等级：IP54(EN60730)
材料
上盖：PC塑料
壳体600N：塑料
1800N：铸铝
支架铸铝
接线
接线端子：1.5mm2
电缆接口：PG13.5
预留：PG13.5 及PG9 接口
产品特点
1.安装简单快捷
2.低能耗，免维护
3.行程自适应模式
4.运行时间可调
手动开关, 具有手动优先功能,0(2)-10VDC，0(4)-20mA输入信号，0(2)-10VDC，0(4)-20mA位置反馈信号,动作方向可选.
产品型号：
ML8824A0620行程20mm
ML8824A1820行程20mm
ML8824A1840行程20mm
ML7420A8088-E行程20mm
ML7421A8035-E行程20mm
ML7421B8012-E行程40mm
ML6420A3007-E行程20mm
霍尼韦尔执行器/honeywell ML8824A系列产品使用测试调试相关资料说明如下：
上龟自适应：
执行器供电后直接进入自适应模式,此时执行器PCB中指示 灯黄灯闪烁（1Hz),执行器将自动 全关（运行到底部）然后全开（运行到顶部).指示灯不再闪烁表示过程,完成此过程完成后,执行器运行到指定控制信号位置.
手动自适应：
按住电路板上的按钮S1约5秒以上（见图1）,直到指示灯开始闪烁（1Hz),此时进入自适应模式执行器将自动全关（运行到底部） 然后全开（运行到顶部).指示灯不再闪烁表示过程完成.此过程完成后, 执行器运行到指定控制信号位置.

注意：行程校准所需时间600N约3分钟,1800N约4分钟.（出厂默认 设置）
ML8824A 系列线性电动阀门执行器输入/反馈信号
模拟输入/反馈信号可通过拨码开关 进行选择（见表2).出厂默认输入 /反馈信号为0...10VDC.
执行器也可输入/输出2-10VDC, 0~20mA, 4~20mA信号,此时需改变PCB上的拨码开关（见表2）.

断信号模式说明
可通过第S2-6位拨码开关（见表2） 进行断信号模式设定.
当拨码开关位于ON时,控制信号为电压型或电流型时,如果信号线被切 断,执行器会自动提供一个.（2） VDC或0⑷ mA信号（出厂设置). 当拨码开关位于OFF时,控制信号为电压型时,如果信号线被切断,执行器会自动提供一个10VDC信号;控制信号为电流型时,执行器会自动提 供一个0（4）mA信号.

运动方向的设定

执行器可通过第S2-5位拨码开关（见 表2）进行选择.

当拨码开关位于ON时,输入信号0 （2)VDC或0（4）mA对于执行器顶端（出厂设置）.

当拨码开关位于OFF时,输入信号0（2） VDC或0 （4） mA对于执行器底端位置.

拨码 功能 设定值功能描述

S2-1 控制/反馈信号设定 ON 20%：控制/反馈信号为4~20mA或2~10VDC
                                                 OFF 0:控制/反馈信号为0~20mA或0-10VDC （默认设置）
S2-2 控制信号类型设定 ON OFF II：电流控制     Ul：电压控制（默认设置）
S2-3 控制信号输入阻抗匹配设定 ON UI：控制信号为电压（默认设置）  OFF II：控制信号为电流
S2-4 阀位反馈信号类 ON 10：反馈电流信号   型设定   OFF U0：反馈电压信号（默认设置）
              ON DA：控制信号增大时执行器向下运动，控制信号减小时执行器向上运动
S2-5  工作模式设定 OFF RA：控制信号増大时执行器向上运动，控制信号减小时执行器向下运 动（默认设置）
ON DW：控制信号为电压或电流时，如信号线被切断，执行器内部会自动 提供一个最小控制信号（默认设置）
S2-6 断信号模式设定 OFF UP： 1）控制信号设定为电压时，如信号线被切断，执行器内部会自动 提供一个大控制信号
                                              2）控制信号设定为电流时，如信号线被切断，执行器内部会自动提供一个最小控制信号
S2-7 自适应模式设定 0N DF：上电自适应模式（默认设置）OFF RF：手动自适应模式
S2-8 控制模式设定 ON 浮点型控制    OFF     比例调节型控制（默认设置）
S2-9 保留
S2-10 速度设定:
ON 600N 高速：3s/mm； 1800N 高速：2s/mm

OFF 600N 低速：4s/mm； 1800N 低速：3s/mm （默认设置）

产品展示

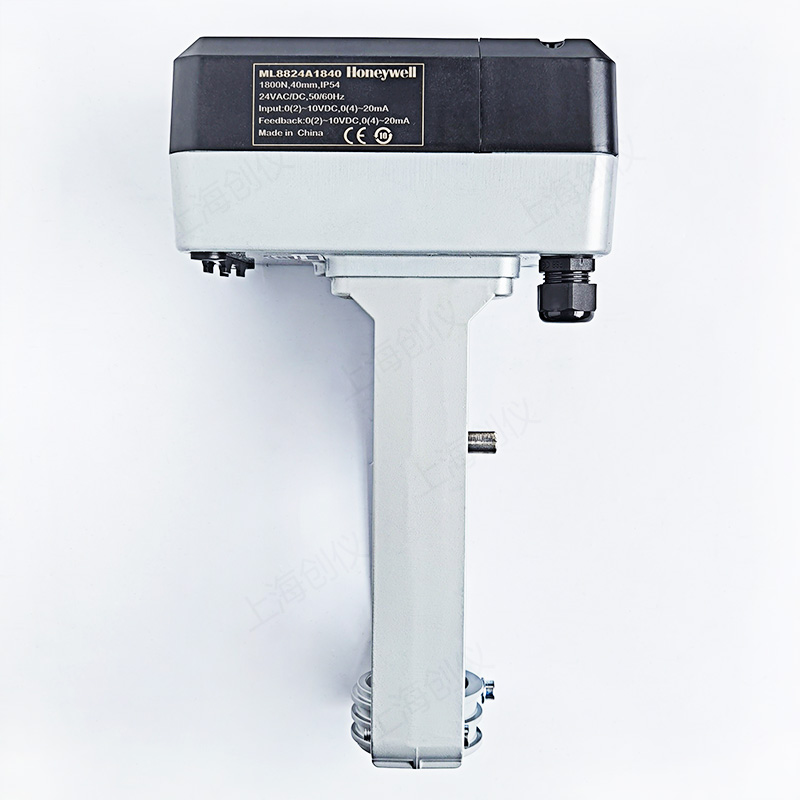

图为ML8824A1840电动阀门执行器
