CN7220A2007 HONEYWELL风阀执行器电流控制使用调试设置方法

2021-06-10

HONEYWELL CN7220A2007风阀执行器电流控制使用调试设置方法

CN7220A2007是霍尼韦尔常用的风阀执行器,扭矩20 (Nm),可以用开关,比例控制,输入信号可有电流(0)4-20ma,电压(0)2-10VDC.

可用于4平方以内风门,也可与球阀配套使用。

注意：

1. CN7220A2007/CN7234A2008/MVN7220/MVN7234 风阀执行器如果需要使用电流信号控制，需要打开接线端的外壳。

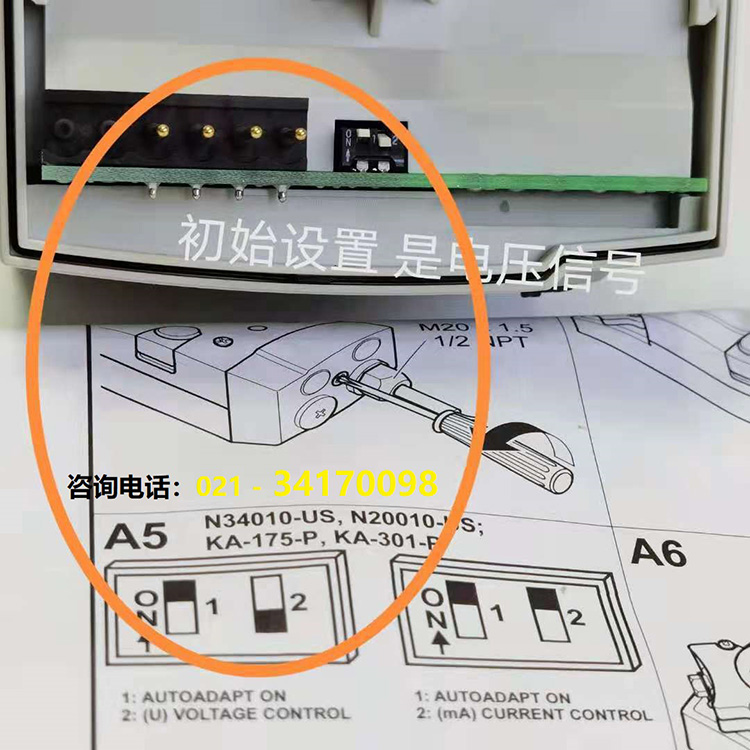

跳线端子1,2选择：当1(ON)2(OFF)默认设置，是电压输入.当设置为:1(ON)2(ON)设置时，是电流输入.

2. CN7510A2001/CN7505A2001/MVN7510/MVN7505 这几个型号没有电流控制信号输入选择，也就是只有电压信号控制，

选型配型号时一定注意.

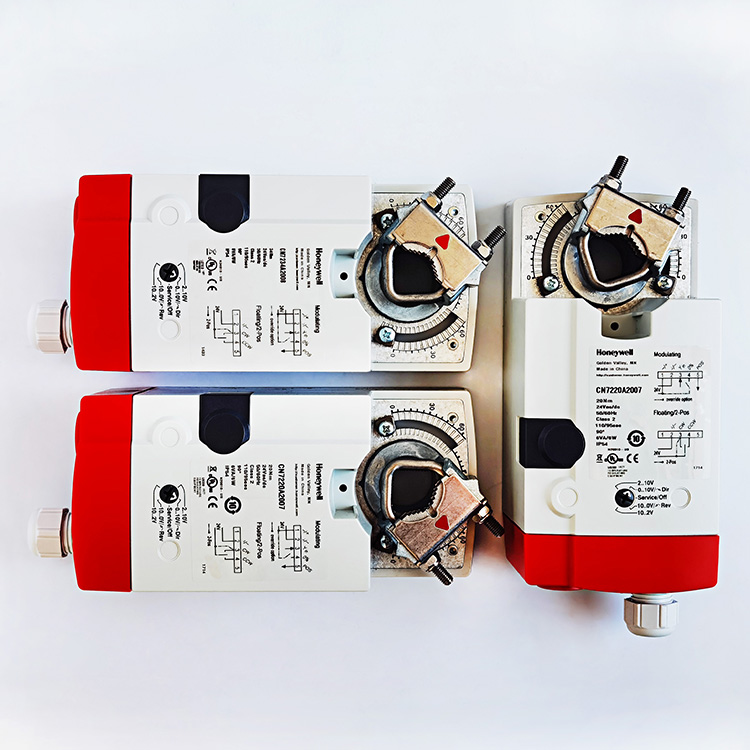

图为CN7220A2007霍尼韦尔CN7234A2008风阀执行器

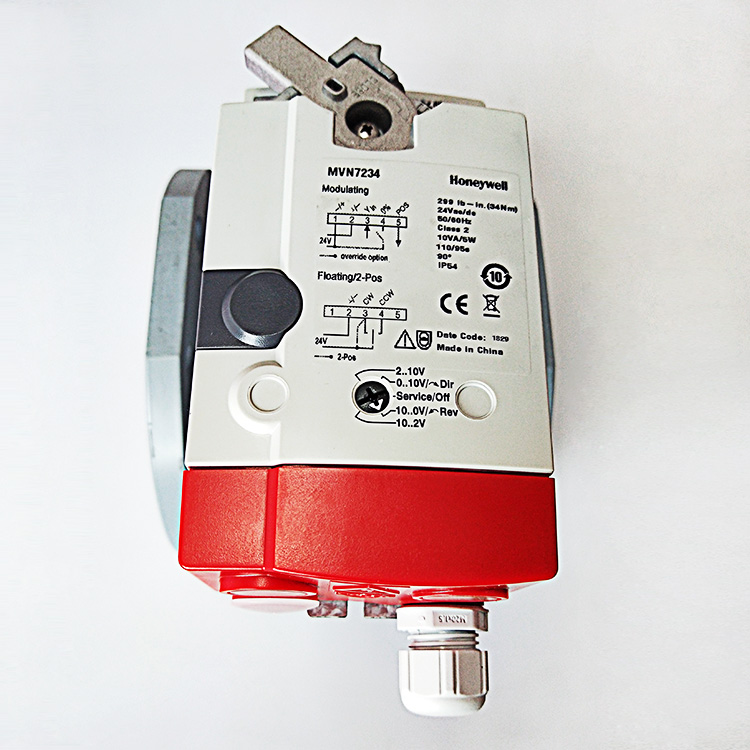

图为VBA16F100 MVN7234

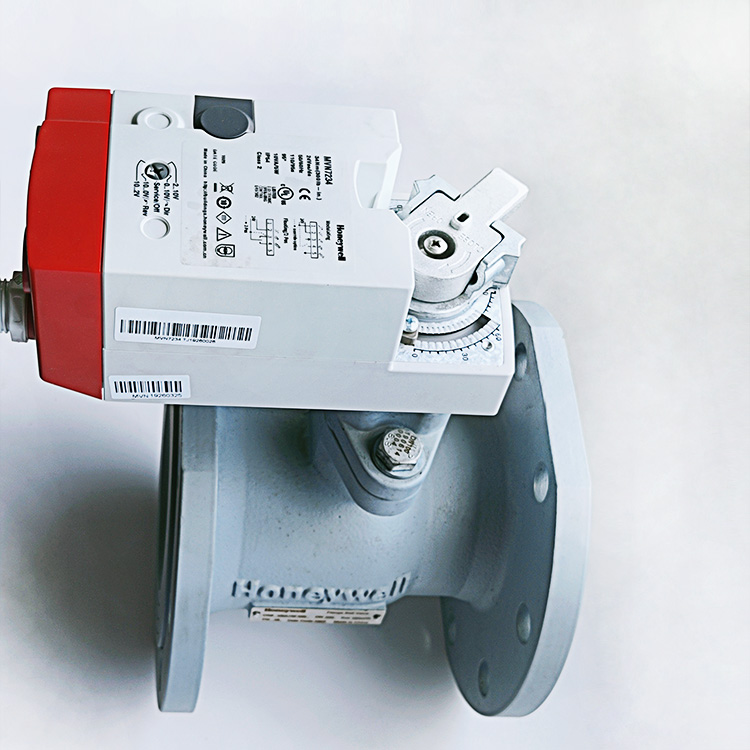

图为VBA16100+mvn7234

以下是CN系列风门风阀执行器相关简介：

名称: 风阀执行器
型号: CN7220A2007
执行器类型：风门
断电保护模式：保持原位
控制信号：(0)2-10VDC / 4-20ma  0...20 mA 通过跳线选择
提供电压：交流24V
扭矩(Nm)：20
轴适配器类型：自中心夹紧
反馈：(0)2-10VDC
手动操作：Sevice/Off
安装：直接耦合
旋转行程调节：By switch
运行时间: 95 秒（ 60 赫兹）/ 110 秒（ 50 赫兹）
开关触发点 :5 °/ 85 °
旋转行程 :95 °± 3 °
尺寸(英寸)：8.78 in high x 3.62 in wide x 3.15 in deep
尺寸(毫米)：223 mm 高 x 92 mm 宽 x 80 mm 深
重量(lb)：1.35
材料：
电气保护：塑料
电缆接口：-5F to 140F
环境温度范围：(F) -20C to 60C
环境温度范围：(C) -40 F to 175 F
储藏温度范围：(F) -40 C to 80 C
额定温度值(运输)：(C) 5 to 95% RH, non-condensing
环境预制状态：IP54
包括：20Nm,24Vac/Vdc, 调节控制, 非弹簧复位, 电压反馈信号和无辅助开关.在50Hz时正常运行时间：20Nm,24Vac/Vdc, 6 VA/6 W.
相关型号：
CN7505A2001
CN7510A2001
CN7510A2209
CN7220A2007
CN7234A2008
CN6105A1011
CN6110A1003
CN6110A1201
CN6120A1002
CN6134A1003
CN4620A1001
CN4634A1001

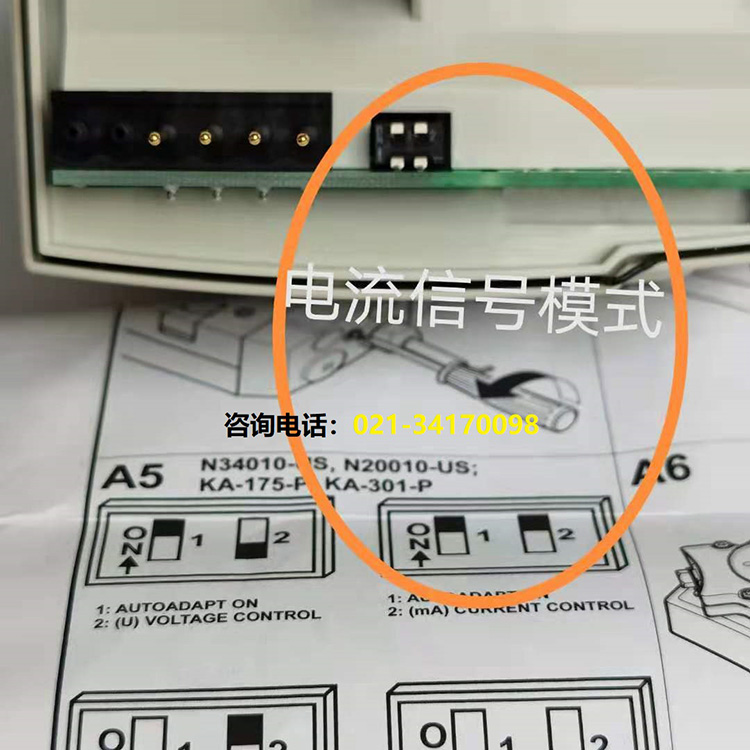

CN7220A2007 风阀执行器电流跳线方法如下：

关于HONEYWELL 风阀执行器,球阀执行器,安装调试使用设置方法的更多问题，欢迎来电咨询！
